Serie GSC

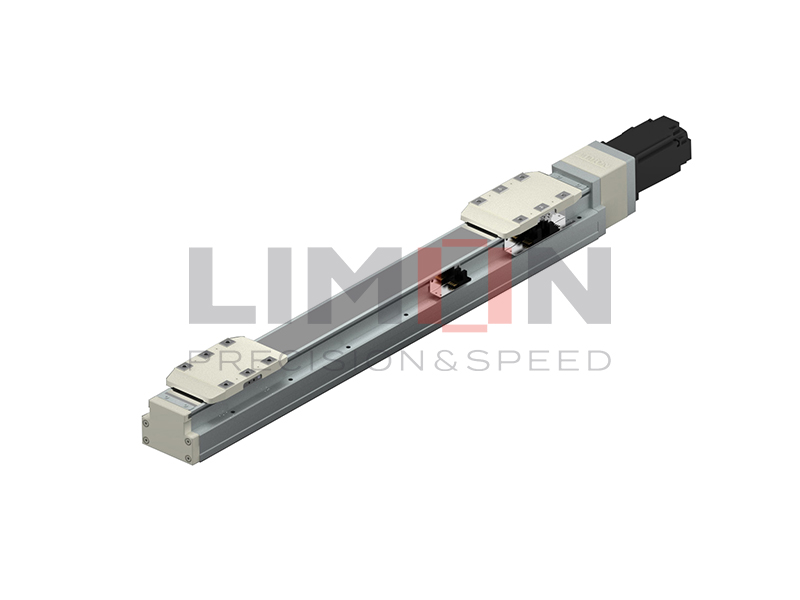

ACTUADOR LINEAL SERIE GSC
La serie GSC es un módulo de diseño impulsado por tornillo de bola, que proporciona alta precisión y movimiento suave, lo que también puede garantizar la fiabilidad y calidad del producto al mismo tiempo, y su repetibilidad puede alcanzar 0.01 mm, se ha utilizado ampliamente en muchas ocasiones que requieren alta precisión.
Obtén Catálogo Gratuito
Blogs Técnicos
Conocimiento
Información básica:
Tamaño: tamaño mínimo GSC40, tamaño máximo GSC120
Clasificación: Tipo cerrado
Tipo de accionamiento: Tornillo de bola
Tipo sellado: entorno de sala limpia.
Precisión repetitiva: ±0.01mm
Transplante de alta velocidad
Fácil ensamblaje y operación
Características:
1. Alta rigidez y precisión: El cuerpo y el asiento deslizante están formados como una sola pieza, por lo que la rigidez se mejora.
2. Buen paralelismo y rectitud: La estructura del cuerpo de aluminio aumenta la resistencia, y el tratamiento de pulido después de que el cuerpo de aluminio se incrusta en la pista, por lo tanto, el paralelismo y la rectitud al caminar también se mejorarán.
3. Diseño de estructura de tira de acero especial, reduce el polvo, se puede usar en un ambiente libre de polvo.
4. Montaje simple: Se puede instalar sin desmontar la tira de acero.
5. Tamaño pequeño ahorra espacio para la instalación.
6. Bajo ruido.
7. Cuerpo de aluminio y estructura estable, adecuada para múltiples ejes.
8. Productos estándar, stock disponible, por lo que la fecha de entrega es muy rápida.
9. Aumentar el lado del cuerpo contra el nivel de la base.
10. Hay agujeros de posicionamiento en la parte inferior del cuerpo.
Industria:
Con su alta relación costo-eficiencia, ahora vendemos muy bien en 3C, panel LCD, fotovoltaico y también en algunas industrias tradicionales.
| GSC 40 | GSC 50 | GSC 80 | GSC 120 | |||||||||||
| Parámetros técnicos | Precisión repetitiva (mm) | ± 0.005 | ±0.005 | ±0.005 | ± 0.005 | |||||||||
| Avance de tornillo de bola (mm) | 6 | 12 | 5 | 10 | 20 | 5 | 10 | 20 | 5 | 10 | 20 | 32 | ||
| Velocidad máxima (mm/s) | 300 | 600 | 250 | 500 | 1000 | 250 | 500 | 1000 | 250 | 500 | 1000 | 1600 | ||
| Carga máxima | Horizontal (kg) | 20 | 12 | 30 | 15 | 10 | 50 | 30 | 18 | 110 | 88 | 40 | 30 | |
| Vertical (kg) | 8 | 3.5 | 10 | 5 | 2.5 | 15 | 8 | 3 | 33 | 22 | 10 | 8 | ||
| Empuje nominal (N) | 141 | 71 | 341 | 170 | 85 | 683 | 341 | 174 | 1388 | 694 | 347 | 218 | ||
| Especificación básica | Recorrido (mm) | 50-800 mm/50 pitch | 50-800 mm/50 pitch | 50-1050 mm/50 pitch | 50-1250 mm/50 Paso | |||||||||
| Salida de Motor Servo AC (W) | 100 | 100 | 200/400 | 400 | ||||||||||
| Diámetro de tornillo de bola (mm) | C7 Ø16 | C7 Ø12 | C7 Ø16 | C7 Ø16 | ||||||||||
| Acoplamiento (mm) | 7×8 | 7×8 | 7×14 | 10×14 | ||||||||||
| Sensor de Hogar | PM-Y45(NPN) | PM-Y45(NPN) | PM-Y45(NPN) | PM-Y45(NPN) | ||||||||||
