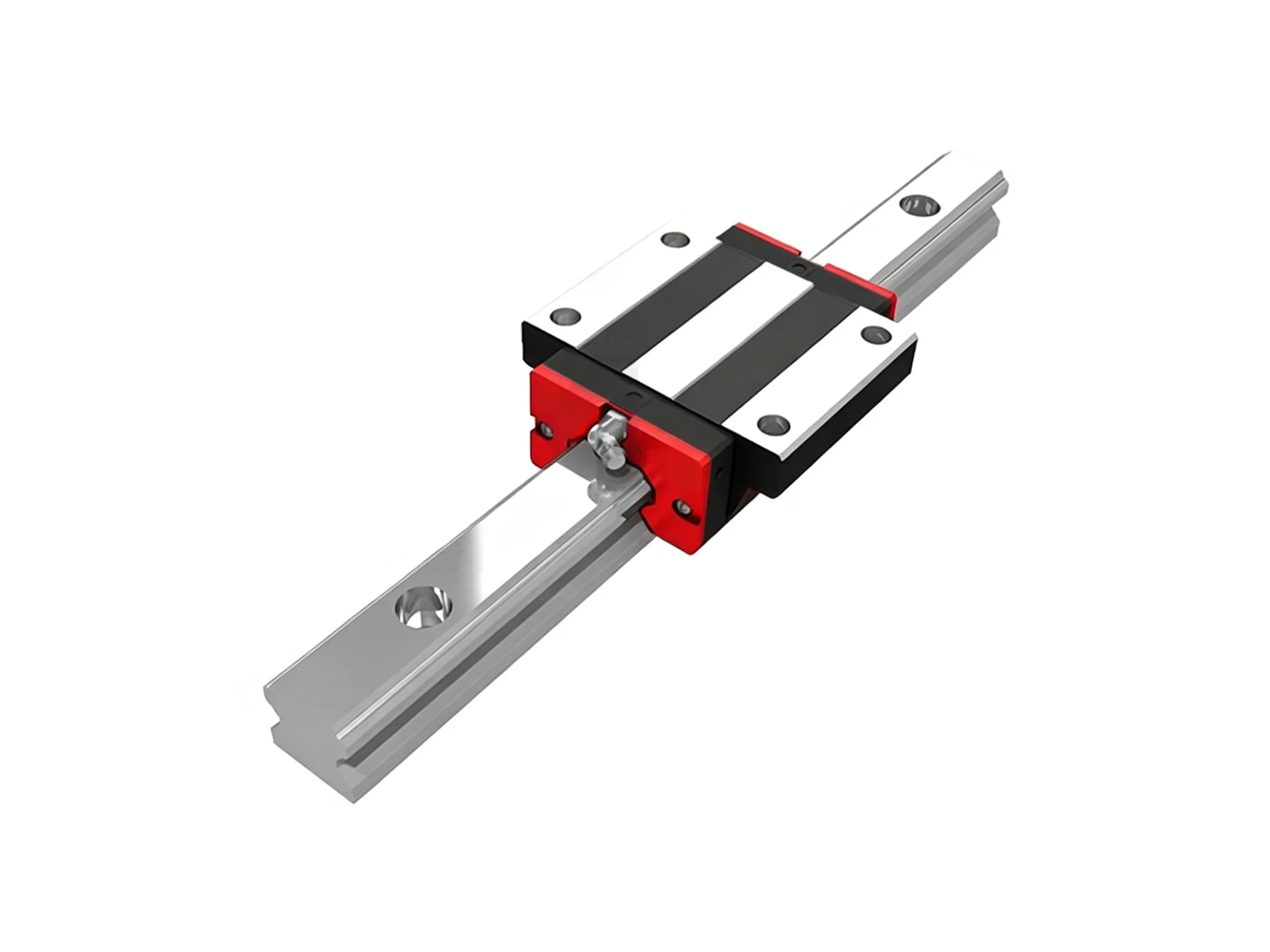

Série GH
Série GH
- Capacité d'auto-alignement
Conçu de manière à ce que la rainure en arc circulaire ait des points de contact à 45 degrés. La série H peut absorber la plupart des erreurs d'installation dues à des irrégularités de surface et fournir un mouvement linéaire fluide grâce à la déformation élastique des éléments roulants et au déplacement des points de contact. La capacité d'auto-alignement, la haute précision et un fonctionnement fluide peuvent être obtenus avec une installation facile. - Interchangeabilité
En raison d'un contrôle dimensionnel de précision, la tolérance dimensionnelle de la série H peut être maintenue dans une plage raisonnable, ce qui signifie que tous les blocs et toutes les rails d'une série spécifique peuvent être utilisés ensemble tout en maintenant la tolérance dimensionnelle. De plus, un élément de retenue est ajouté pour empêcher les billes de tomber lorsque les blocs sont retirés du rail. - Haute rigidité dans les quatre directions
Grâce à la conception à quatre rangées, le guide linéaire de la série H a des charges nominales égales dans les directions radiale, radiale inversée et latérale. De plus, la rainure en arc circulaire offre une large largeur de contact entre les billes et le chemin de roulement de la rainure, permettant de grandes charges admissibles et une haute rigidité.
Obtenez le catalogue gratuit
Blogs Techniques
Connaissances
Type: Type standard, Type à rouleaux, Type à chaîne à billes, Type miniature, Type auto-lubrifiant.
Plage dimensionnelle: 15~65.
Précision: C, H, P.
Divers accessoires: ZZ, DD, KK.
Longueur de rail disponible: max 6 mètres.
La mission de SHAC est de devenir le leader des fabricants d'intelligence et de se concentrer sur l'amélioration de l'industrie de l'automatisation dans la région, c'est pourquoi nous attachons une grande importance à la qualité. Pour le rail de guidage, nous avons terminé l'inspection des matériaux entrants, le traitement thermique, l'analyse de dureté, le perçage, le redressage, le meulage, le marquage, les tests et l'emballage dans notre usine, en contrôlant strictement la qualité de chaque processus. Pour le bloc, nous avons réalisé un atelier de meulage de blocs sans poussière il y a quelques années, depuis le nettoyage jusqu'à l'assemblage, les tests, le marquage et l'emballage, tout se déroule ici.
