Riementrieben
Gurtgetriebenen Linearaktuator
Das lineare Modul ist eine mechanische Struktur, die lineare Bewegung bereitstellt. Es kann horizontal oder vertikal verwendet werden. Es kann auch zu einem spezifischen Bewegungsmechanismus kombiniert werden - das heißt, Mehrachsenbewegung, die in der Automatisierungsindustrie gemeinhin als XY-Achse, XYZ-Achse usw. bezeichnet wird.
Lineare Aktuatoren spielen heute eine wichtige Rolle in der industriellen Automatisierung. Sie haben viele Verwendungszwecke, hauptsächlich werden sie in Werkzeugmaschinen und industriellen Maschinen eingesetzt, aber auch in Computerperipheriegeräten wie Festplattenlaufwerken und Druckern, in Ventilen und Dämpfern sowie in vielen anderen Bereichen, in denen lineare Bewegung erforderlich ist. Hydraulische oder pneumatische Zylinder erzeugen von Natur aus lineare Bewegung. Viele andere Mechanismen werden verwendet, um lineare Bewegung aus einem rotierenden Motor zu erzeugen.
Es gibt zwei Antriebsarten für lineare Aktuatoren: der eine ist der gurtgetriebene Linearaktuator, der andere der Kugelgewindetrieb-Linearaktuator. Heute werden wir Informationen über den gurtgetriebenen Linearaktuator einführen.
Gratis-Katalog anfordern
Technische Blogs
Wissen
Wie setzt sich der gurtgetriebene Linearaktuator zusammen?
Der gurtgetriebene Linearaktuator besteht hauptsächlich aus: Gurt, linearer Führungsschiene, Aluminiumprofil, Kupplung, Motor, Sensor usw.
Wie funktioniert ein gurtgetriebener Linearaktuator?
Der Gurt ist an der Riemenscheibe auf beiden Seiten des Linearaktuators montiert, und der Servomotor ist mit der Riemenscheibe montiert. Wenn das Eingangssignal verwendet wird, wird der Hauptwagen durch den Gurt angetrieben. Der gurtgetriebene Linearaktuator ist in der Regel speziell dafür ausgelegt, die Spannung des Gurtes auf einer Seite zu steuern, was die Fehlersuche der Ausrüstung während der Produktion erleichtert.
Wie genau sind gurtgetriebene Linearaktuatoren?
Die Präzision des gurtgetriebenen Linearaktuators hängt von der Gurtsqualität und der Kombination des Montageprozesses ab. Die Steuerung des Leistungsinputs kann die Gurtsgenauigkeit beeinflussen. Die Positionierungsgenauigkeit des SHAC-Gurtlinearaktuators beträgt ±0,05 mm und die maximale Geschwindigkeit 5 Meter pro Sekunde.
Was sind die Vorteile eines gurtgetriebenen Linearaktuators?
1. Gurtlinearaktuatoren sind am besten für ihren langen Hub bekannt. Im Allgemeinen kann ein gurtgetriebener Linearaktuator einen längeren Hub erreichen als ein Kugelgewindetrieb, was zudem wirtschaftlicher ist. Bis jetzt bietet SHAC den maximalen Gurtlinearaktuator mit bis zu 12 Metern für unsere Partner an.
2. Hohe Tragfähigkeit.
3. SHAC bietet einen maximalen gurtgetriebenen Linearaktuator mit 160x160mm an, und aufgrund der Abmessungen wird dieser Typ von Aktuatoren auf dem europäischen Markt weit verbreitet eingesetzt.
4. Wenn das Gurtmodul mit mehreren Achsen kombiniert wird, kann die untere Achse die gleichzeitige Bewegung der beiden verbundenen Achsen ermöglichen.

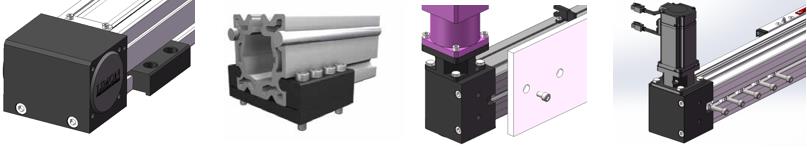

Wie wird der gurtgetriebene Linearaktuator installiert?
Schritt 1 – Anforderungen und Vorbereitung der Installationsplattform:
1. Während des Betriebs von Lineareinheiten wird die Plattform großen Schlagkräften ausgesetzt, daher sollte die Installationsplattform über ausreichende Steifigkeit und Stabilität verfügen.
2. Wenn die Bedingungen es zulassen, sollte die Kontaktfläche zwischen dem Grundkörper der Lineareinheiten und der Installationsplattform so weit wie möglich vergrößert werden.
3. Bitte stellen Sie sicher, dass sich vor der Installation keine Fremdkörper, Grate und andere Gegenstände auf der Installationsplattform befinden, die die Installation des Moduls behindern könnten.
Schritt 2 – Installationsschritte des Moduls für Einzelachsen-Schiebetisch:
Die Installationsart des Einzelachsenmanipulators kann in eine Verriegelungsinstallation und eine Unterverriegelungsinstallation unterteilt werden. Die geeignete Installationsart kann je nach Situation des Arbeitstisches ausgewählt werden.
Wenn die Verriegelungsinstallation gewählt wird, entfernen Sie zunächst die Staubschutzabdeckung, führen Sie die Innensechskantschraube durch die Grundplatte des Einzelachsen-Linearmoduls und schrauben Sie sie in das Schraubloch der Installationsplattform ein.
Wenn die Unterverriegelungsinstallation gewählt wird, muss die Schraube durch die Installationsplattform geführt werden und die Verriegelung muss an das Schraubloch der Grundplatte angebracht werden.
Wie führt man einen Präzisionstest für einen riemengetriebenen Linearantrieb durch?
Nach der Installation der Lineareinheiten und der Bestätigung, ob das Betriebsgeräusch und die Gleiteigenschaft normal sind, können Sie wählen, ob Sie die horizontale und vertikale Laufparallelität der Lineareinheiten messen möchten.

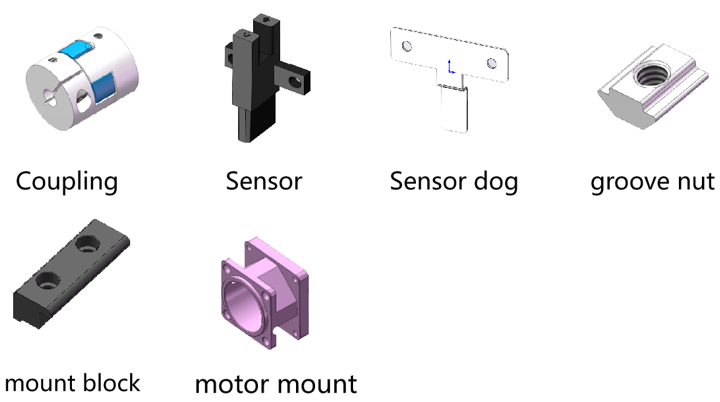

Welche Zubehörteile werden bei riemengetriebenen Linearantrieben verwendet?
1. Kupplung: Wird verwendet, um Motor und Ausgangswelle zu verbinden.
2. Sensor & Sensorkopf: Normalerweise gibt es drei fotoelektrische Schalter in einem Sensorsatz und einen Sensorkopf.
①1 Stück Nullschalter: Wird verwendet, um den beweglichen Sitz zurückzusetzen, wenn der Motor nicht mehr arbeitet.
②2 Stück Endschalter: Werden verwendet, um den beweglichen Sitz zu begrenzen, wodurch vermieden wird, dass der bewegliche Sitz direkt auf die Stützfläche trifft.
3. Nutmuttern und -schrauben: Werden verwendet, um das lineare Modul in die Plattform zu installieren.
Für den riemengetriebenen Linearantrieb ist das Wichtigste eine hohe Präzision. Die Präzision von SHAC ist sehr hoch, wir können nicht nur multiachsige Kombinationsprojekte anbieten, sondern auch einen maßgeschneiderten Service. Das ist der Grund, warum wir einen guten Ruf auf dem Markt genießen.
