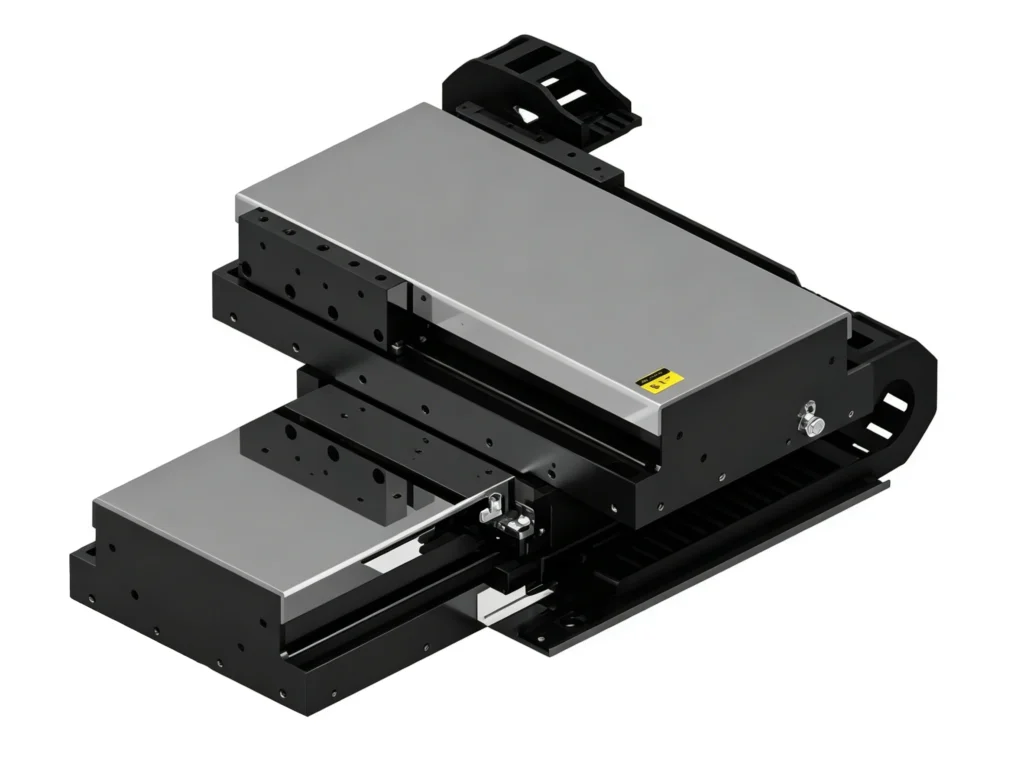

Hochreibungs- und ungenaue Übertragungssysteme können leistungsstarke Maschinen ruinieren. Wenn sie unbeaufsichtigt bleiben, führt dies zu Ineffizienz, Abnutzung und kostspieligen Ausfallzeiten. Die Lösung? Wählen Sie das richtige Kugelgewindetrieb-Design für Ihre Bedürfnisse.
Kugelgewindetriebe gibt es in verschiedenen spezialisierten Typen, die jeweils einzigartige Merkmale wie hohe Geschwindigkeit, geräuschlosen Betrieb oder Selbstschmierung bieten, um spezifische Anforderungen in der industriellen Automatisierung und Präzisionskontrolle zu erfüllen.
Erforschen Sie jeden Typ im Detail und entdecken Sie, welche Kugelgewindetrieb-Konfiguration am besten zu Ihrem System passt.
Schwerlast-Kugelgewindetrieb
Schwerlast-Kugelgewindetriebe sind für Industrieanwendungen mit hohen Lasten konzipiert und bieten verbesserte Festigkeit, Haltbarkeit und Effizienz. Sie bestehen typischerweise aus größeren Durchmessern und verstärkten Materialien, sodass sie erheblichen axialen Lasten standhalten können, ohne sich zu verformen oder an Präzision zu verlieren.
Diese Kugelgewindetriebe werden häufig in Spritzgießmaschinen, Pressgeräten und schwerlast CNC-Maschinen eingesetzt, wo wiederholte hochbelastete Bewegungen erforderlich sind. Ihre Vorlastkapazität gewährleistet eine minimale Rückschlagbewegung, und die dickwandigen Mutterdesigns bieten hervorragende Steifigkeit. Einige Modelle integrieren Doppelmutter oder übergroße Kugeln, um die Tragfähigkeit zu erhöhen und die Durchbiegung zu reduzieren.
Dank robuster Bauweise und optimierter Kugelumlaufwege bieten Schwerlast-Kugelgewindetriebe auch eine lange Lebensdauer und gleichbleibende Leistung, selbst unter extremen Bedingungen. Der Nachteil ist jedoch eine geringere Drehgeschwindigkeit und größere Trägheit.
Hochgeschwindigkeits-Kugelgewindetrieb
Für Anwendungen, bei denen Geschwindigkeit entscheidend ist, bieten Hochgeschwindigkeits-Kugelgewindetriebe reduzierte Reibung und verbesserte dynamische Leistung. Diese Gewinde verfügen über optimierte Kugelrückführungswege und sind mit kleineren Steigungswinkeln gestaltet, um hohe Drehgeschwindigkeiten mit minimaler Vibration zu ermöglichen.
Häufig in der Halbleiterfertigung, Pick-and-Place-Equipment und Hochgeschwindigkeits-CNC-Fräsmaschinen verwendet, können diese Kugelgewindetriebe Geschwindigkeiten von über 10.000 U/min erreichen, während sie eine hohe Präzision beibehalten. Der Einsatz von reibungsarmen Dichtungen und fortschrittlichen Schmierungssystemen gewährleistet Temperaturstabilität und verlängerte Lebensdauer.
Wichtige ingenieurtechnische Überlegungen für Hochgeschwindigkeits-Kugelgewindetriebe umfassen kritische Geschwindigkeit, dN-Wert (Lagermasse x Geschwindigkeit) und Vibrationsdämpfung. Die Designs beinhalten häufig Hohlschäfte oder ausgewogene Flansche, um eine bessere dynamische Leistung zu unterstützen.
Der gekühlte Kugelgewindetrieb
Gekühlte Kugelgewindetriebe integrieren interne oder externe Kühlkanäle, die helfen, die Temperatur des Systems während des Einsatzes bei hoher Last zu regulieren. Wärmeentwicklung in Standard-Kugelgewindetrieben kann zu thermischer Ausdehnung führen, die die Genauigkeit beeinflusst und vorzeitigen Verschleiß verursacht.
Gekühlte Kugelgewindetriebe lösen dies, indem sie ein Kühlmittel (typischerweise Öl oder eine Wasser-Glykol-Mischung) entweder durch die Welle oder über externe Jacken, die die Mutter oder die Gewindewelle umgeben, zirkulieren lassen. Dies erhält die dimensionsstabilität, minimiert thermischen Drift und gewährleistet eine gleichbleibende Leistung bei längeren oder hochbelasteten Zyklen.
In der Spritzgießindustrie, der Werkzeugmaschinenbranche und bei Druckgussanlagen weit verbreitet, sind gekühlte Kugelgewindetriebe ideal für Umgebungen, in denen das thermische Management entscheidend ist. Diese Systeme erfordern oft spezielle Rohrleitungen und zusätzlichen Wartungsaufwand, bieten jedoch eine unvergleichliche thermische Stabilität.
Mutternrotierender Kugelgewindetrieb
In systemen mit mutternrotierendem Kugelgewindetrieb bleibt die Gewindewelle stationär, während die Kugelmutter selbst rotiert. Diese Konfiguration ist besonders vorteilhaft, wenn Platzbeschränkungen bestehen oder wenn es vorteilhaft ist, die Schraube fix zu halten und nur die Last über die rotierende Mutter zu bewegen.
Diese Systeme sind häufig in der Robotik, in medizinischen Geräten und in automatisierten optischen Maschinen zu finden, wo die reduzierte Trägheit und die kompakte Bauform die Leistung verbessern. Eine rotierende Mutter kann auch die Integration von linearen Modulen vereinfachen und eine direkte Motoranbindung ermöglichen.
Präzise Ausrichtung und hochwertige Lager sind in diesen Systemen entscheidend, um die Lastsymmetrie zu gewährleisten und radiale Ungleichgewichte zu vermeiden. Mutternrotierende Kugelgewindetriebe reduzieren zudem die Auswirkungen des Wellenschwingens bei hohen Geschwindigkeiten.
Selbstschmierende Kugelgewindetriebe
Selbstschmierende Kugelgewinde reduzieren die Wartung, indem sie integrierte Schmierungs-Elemente enthalten. Diese umfassen typischerweise ölgetränkte Filzauflagen, Schmiermittelkartuschen oder Polymerbehälter, die automatisch Schmiermittel an die Kontaktbereiche des Kugelgewindes abgeben.
Ideal für Umgebungen, in denen eine manuelle Schmierung unpraktisch ist – wie in geschlossenen Maschinen oder Reinräumen – verlängern diese Kugelgewinde erheblich die Wartungsintervalle und halten gleichzeitig eine optimale Leistung aufrecht. Das integrierte Schmierungssystem hilft, den Verschleiß zu reduzieren, trockene Starts zu vermeiden und die Gesamtlebensdauer der Baugruppe zu verlängern.
Anwendungen umfassen medizinische Geräte, Halbleitertechnik und Maschinen für Lebensmittelanwendungen. Die meisten selbstschmierenden Kugelgewinde sind mit Dichtungen oder Abstreifern kombiniert, um Kontamination zu verhindern und die Schmierung über längere Zyklen aufrechtzuerhalten.
Geräuschloses Kugelgewinde
Geräuschlose Kugelgewinde sind so konzipiert, dass sie Geräusche und Vibrationen während des Betriebs minimieren. Sie verwenden Designverbesserungen wie spiralförmige Rillen, optimierte Kugelumlaufbahnen und Dämpfungseinsätze, um akustische Emissionen zu reduzieren.
Diese Kugelgewinde sind ideal für Anwendungen, bei denen geringes Geräusch entscheidend ist – wie in medizinischen Geräten, Büroautomation oder Laborrobotern. In vielen Fällen können die Geräuschpegel im Vergleich zu herkömmlichen Kugelgewindesystemen um bis zu 5–10 dB gesenkt werden.
Sie verfügen oft über einen speziellen Polymerrückstromkreis und niederfriktionale Beschichtungen, um Resonanzen zu reduzieren. Während geräuschlose Kugelgewinde möglicherweise etwas teurer sind, sind sie in geräuschempfindlichen Umgebungen unerlässlich und bieten langfristigen Benutzerkomfort und Systemzuverlässigkeit.
Zusammenfassung
Die Wahl des richtigen Typs von Kugelgewinde gewährleistet optimale Leistung, egal ob Sie nach Stärke, Geschwindigkeit, Kühlung, Stille oder minimaler Wartung streben.Für weitere Fragen wenden Sie sich bitte an sales@SHAC.com
