GSC-Serie

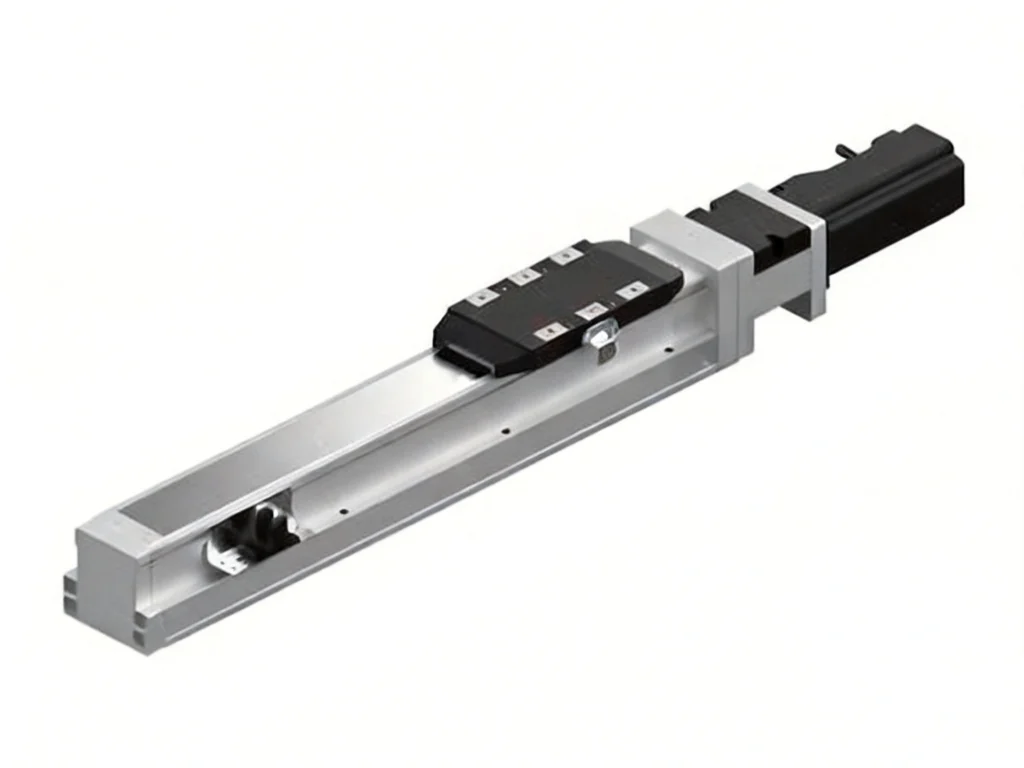

GSC SERIE LINEARAKTUATOR
Die GSC-Serie ist eine Art von mit Kugelschraube betriebenem Designmodul, das hohe Präzision und sanfte Bewegungen bietet und gleichzeitig die Produktzuverlässigkeit und -qualität gewährleisten kann. Die Wiederholgenauigkeit kann 0,01 mm erreichen und wird in vielen Anwendungen mit hohen Präzisionsanforderungen weit verbreitet.
Gratis-Katalog anfordern
Technische Blogs
Wissen
Grundinformationen:
Größe: Mindestgröße GSC40, Maximalgröße GSC120
Klassifikation: Geschlossene Bauart
Antriebsart: Kugelschraube betrieben
Dichtungsart: Reinraumatmosphäre.
Wiederholgenauigkeit: ±0,01 mm
Hochgeschwindigkeitspflanzung
Einfache Montage und Bedienung
Merkmale:
1. Hohe Steifigkeit und Präzision: Der Körper und der Gleit Sitz sind in einem Stück geformt, wodurch die Steifigkeit erhöht wird.
2. Gute Parallelität und Geradheit: Die Aluminiumkörperstruktur erhöht die Festigkeit, und die Schleifbearbeitung nach dem Einbetten des Aluminiumkörpers in die Gleitschiene verbessert daher auch die Parallelität und Geradheit beim Bewegen.
3. Spezielle Strukturdesign aus Stahlband, reduziert Staub, kann in staubfreier Umgebung verwendet werden.
4. Einfache Montage: Es kann ohne Demontage des Stahlbands installiert werden.
5. Kleine Größe spart Platz für die Installation.
6. Geringe Geräuschentwicklung.
7. Aluminiumkörper & stabile Struktur, geeignet für Mehrachsenanwendungen.
8. Standardprodukte, Lager verfügbar, daher ist das Lieferdatum sehr schnell.
9. Vergrößern Sie die Seite des Körpers gegenüber dem Ausgangsniveau.
10. Es gibt Positionierungsbohrungen am Boden des Körpers.
Branche:
Damit ist eine hohe Kosteneffizienz verbunden, und wir verkaufen jetzt sehr gut in 3C, LCD-Panel, Photovoltaik und auch in einigen traditionellen Branchen.
| GSC 40 | GSC 50 | GSC 80 | GSC 120 | |||||||||||
| Technische Parameter | Wiederholgenauigkeit (mm) | ± 0,005 | ±0,005 | ±0,005 | ± 0,005 | |||||||||
| Wellengewindesteigung (mm) | 6 | 12 | 5 | 10 | 20 | 5 | 10 | 20 | 5 | 10 | 20 | 32 | ||
| Maximale Geschwindigkeit (mm/s) | 300 | 600 | 250 | 500 | 1000 | 250 | 500 | 1000 | 250 | 500 | 1000 | 1600 | ||
| Maximale Nutzlast | Horizontal (kg) | 20 | 12 | 30 | 15 | 10 | 50 | 30 | 18 | 110 | 88 | 40 | 30 | |
| Vertikal (kg) | 8 | 3.5 | 10 | 5 | 2.5 | 15 | 8 | 3 | 33 | 22 | 10 | 8 | ||
| Nennschub (N) | 141 | 71 | 341 | 170 | 85 | 683 | 341 | 174 | 1388 | 694 | 347 | 218 | ||
| Basis-Spezifikation | Hub (mm) | 50-800 mm/50 Pitch | 50-800 mm/50 Pitch | 50-1050 mm/50 Pitch | 50-1250 mm/50 Pitch | |||||||||
| AC-Servomotor-Ausgang (W) | 100 | 100 | 200/400 | 400 | ||||||||||
| Wellengewindedurchmesser (mm) | C7 Ø16 | C7 Ø12 | C7 Ø16 | C7 Ø16 | ||||||||||
| Kupplung (mm) | 7×8 | 7×8 | 7×14 | 10×14 | ||||||||||
| Haus-Sensor | PM-Y45(NPN) | PM-Y45(NPN) | PM-Y45(NPN) | PM-Y45(NPN) | ||||||||||
