Übersicht:

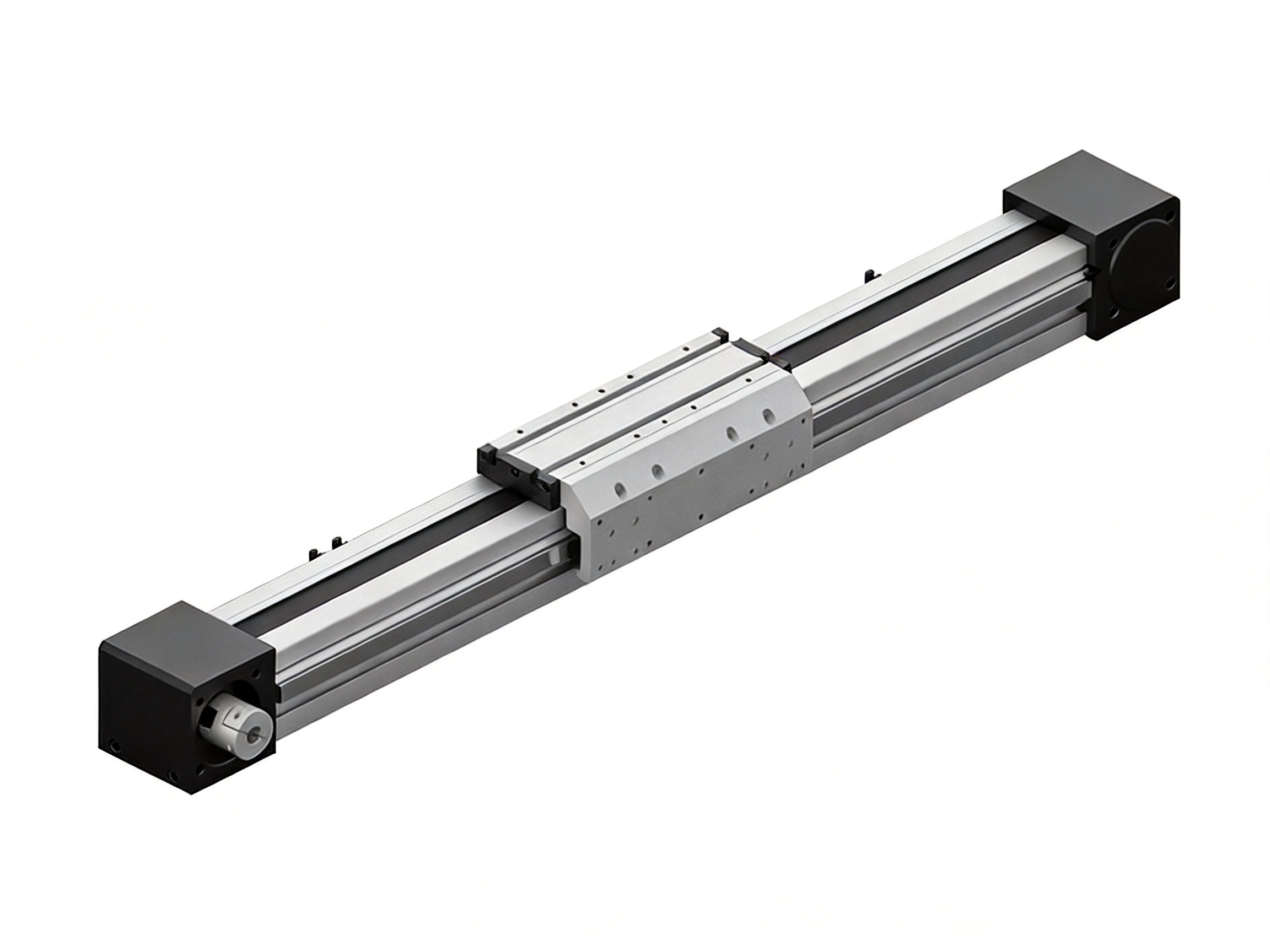

HTO-Serie-Module sind riemenbetriebene Linearaktoren, die gemäß den Vorlieben des europäischen Marktes entworfen wurden und ein quadratisches Profildesign aufweisen, speziell für Anwendungen mit erheblicher seitlicher Exzentrizität konzipiert.

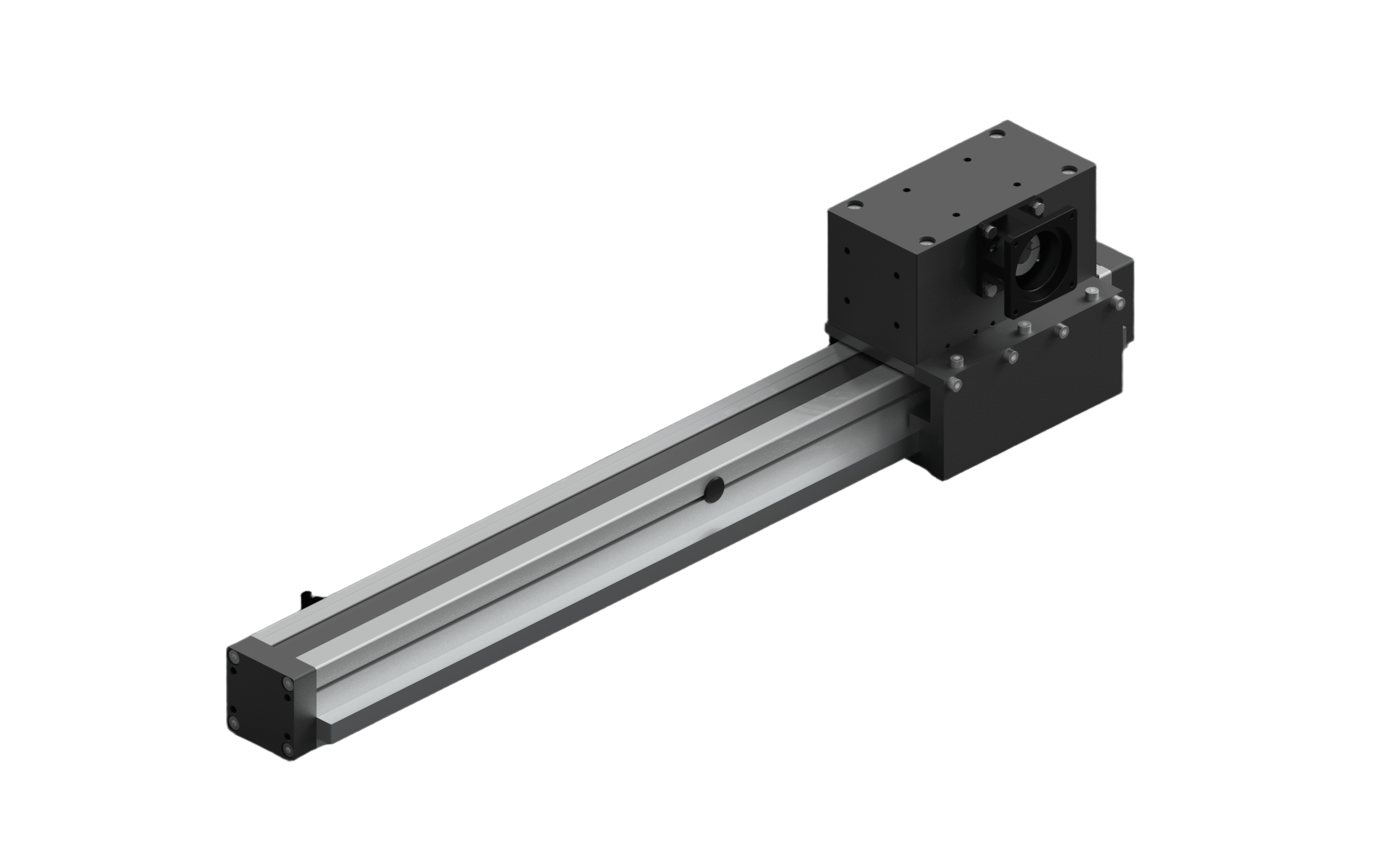

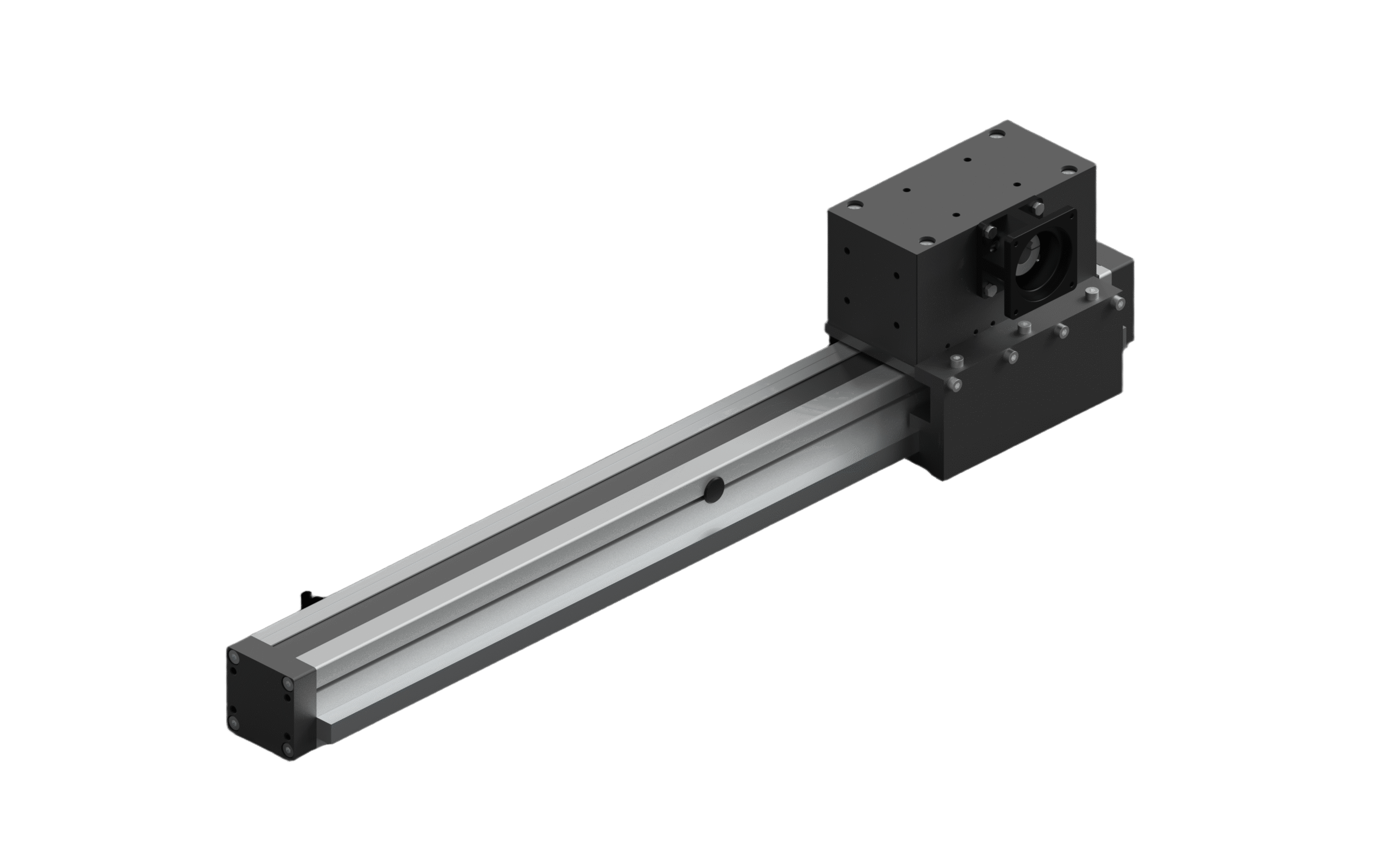

HTZ-Serie-Module sind riemenbetriebene Linearaktoren, die gemäß den Vorlieben des europäischen Marktes entworfen wurden und ein quadratisches Profildesign aufweisen, speziell für Anwendungen mit erheblicher seitlicher Exzentrizität und für den Einsatz der Z-Achse.

Grundinformationen:

Antriebsart: Riemengetriebe, offene Bauweise

Hub:
HTO Serie: 4000 mm (Standard), I80/100 kann zu einem längeren Hub verbunden werden. (Unbegrenzt)
HTZ Serie: max. 1500 mm

Merkmale:

Höhere Torsionssteifigkeit

• Eine zusätzliche Führungsschiene wird seitlich des Profils angebracht, die mit dem Hauptwagen durch eine Aluminiumplatte verbunden ist, was den gesamten Torsionswiderstand des Moduls erheblich erhöht und für nicht unterstützende Anwendungen geeignet ist.

Flexible Motoranordnung

• Die integrierte Struktur für Riemenscheibe und Kupplung kann die Konzentrizität verbessern und ein Rutschen verhindern, die Transversalbaulänge des Motors reduzieren, um Platz in der Maschine zu sparen.
• Reduzieren Sie die transversale Installationslänge des Motors, um Platz in der Maschine zu sparen.
• Die Motorhalterung kann in jede Richtung auf das Modul montiert und gemäß den unterschiedlichen Anforderungen des Kunden geändert werden.

Verklebbare Profile

• Für ein größeres Spektrum an Anwendungsmöglichkeiten können Profile bis zu 12 Meter lang verbunden werden.

Integriertes Öleinfüllloch

• Durch die Verwendung eines externen, integrierten Öleinfüllloch-Designs können alle linearen Blöcke gleichzeitig geschmiert werden, ohne dass eine Demontage erforderlich ist.

Profil mit Halterungsdesign

• Es ist unmöglich, dass der Zahnriemen heruntergedrückt wird; der Zahnriemen schafft eine geschlossene Zone im Inneren, die effektiv verhindert, dass Fremdkörper eindringen.
• Bei langer Verfahrenshöhe sackt der Zahnriemen nicht durch, wodurch Reibung mit der Innenstruktur verhindert wird.
• Halten Sie den Zahnriemen davon ab, zu schwanken und verringern Sie die Lautstärke.

HTZ-Serie verwendet Ω-Typ Zahnriemen

• Der Zahnriemen hat ein Typdesign, das ihn besonders ideal für schnelles, langstreckiges Greifen und Handhaben macht, da der Motor und der Reduzierer sich nicht mit dem Einheitkörper bewegen.

Branche:

• Automatisierte Produktionslinie – Automobilmontage, Elektronikproduktion, Heimgeräteproduktion
• Elektronik & Halbleiter – Chipverpackung, SMT-Platzierung, LCD-Inspektion
• Verpackung & Logistik – Lebensmittelverpackung, Paket sortieren, Lagerautomatisierung
• Medizinische Geräte – Diagnosetools, Testgeräte, Operationsroboter
• Drucken & Werbung – Großformatdruck, Lasergravur, Digitaldruck
• Forschung & Labor – Laborinstrumente, Probentests, Biotechnologie
• Lebensmittel & Getränke – Abfüllmaschinen, Etikettiermaschinen, Verpackungslinien
• Neue Energieindustrie – Lithiumbatterieproduktion, Solarpanelmontage
