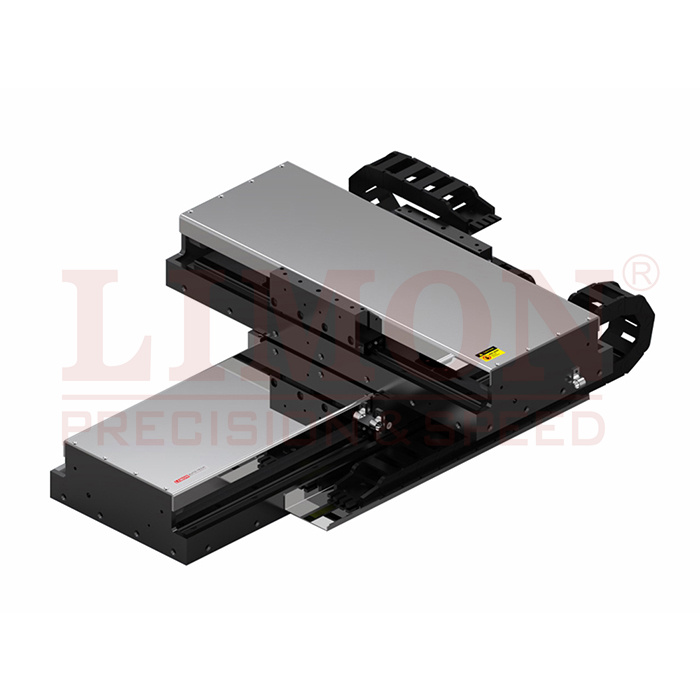

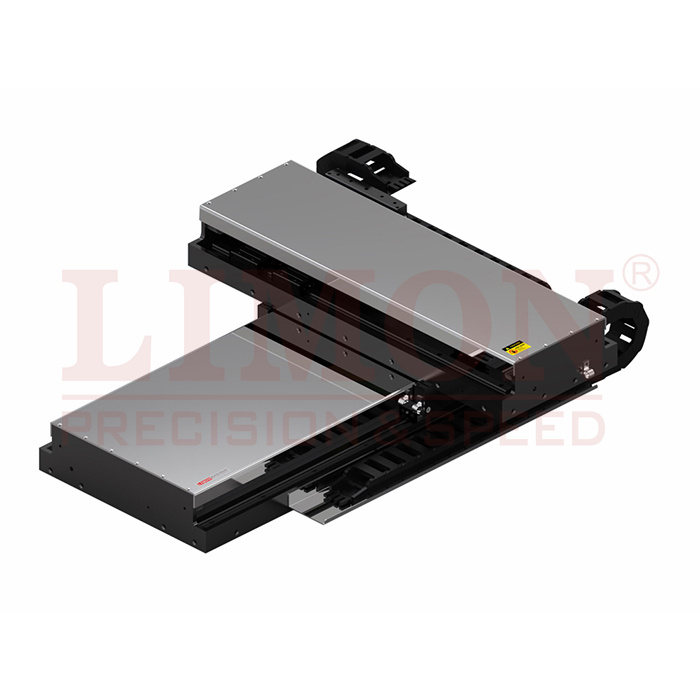

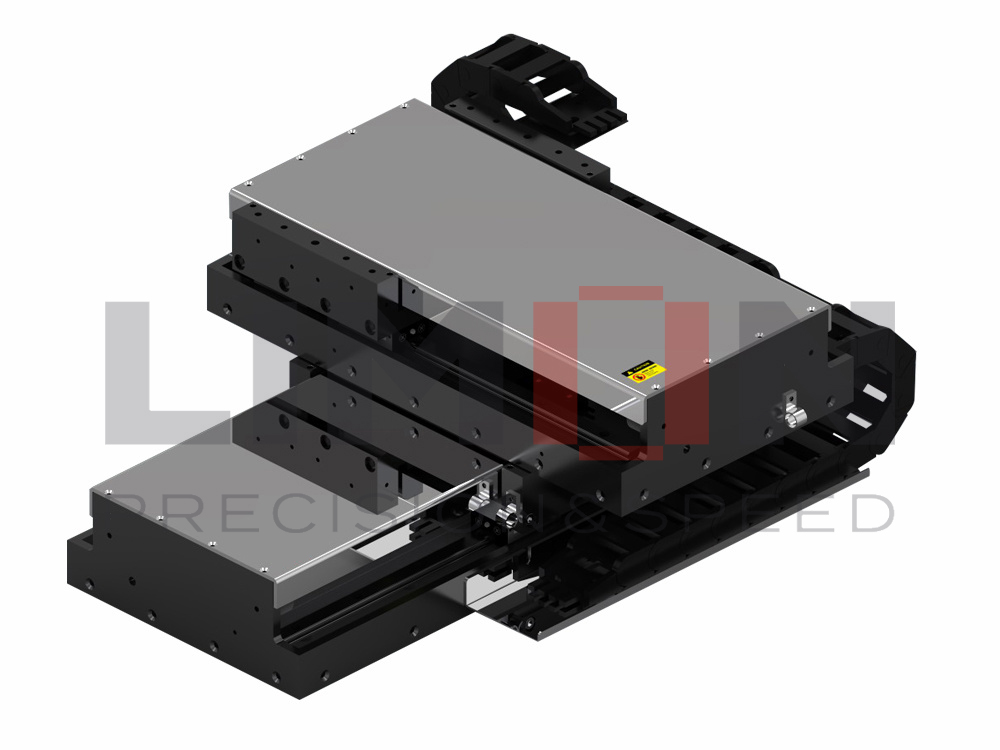

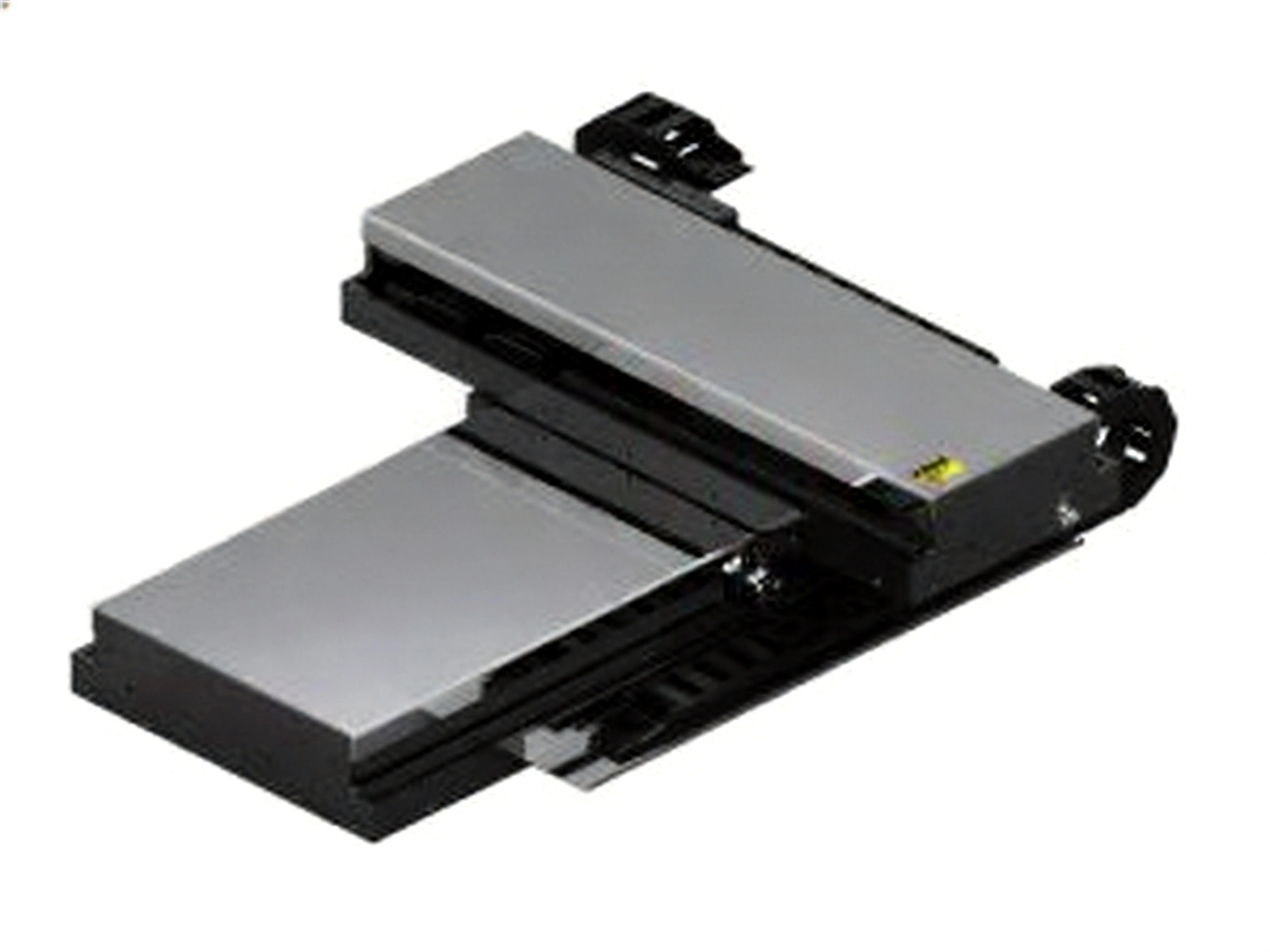

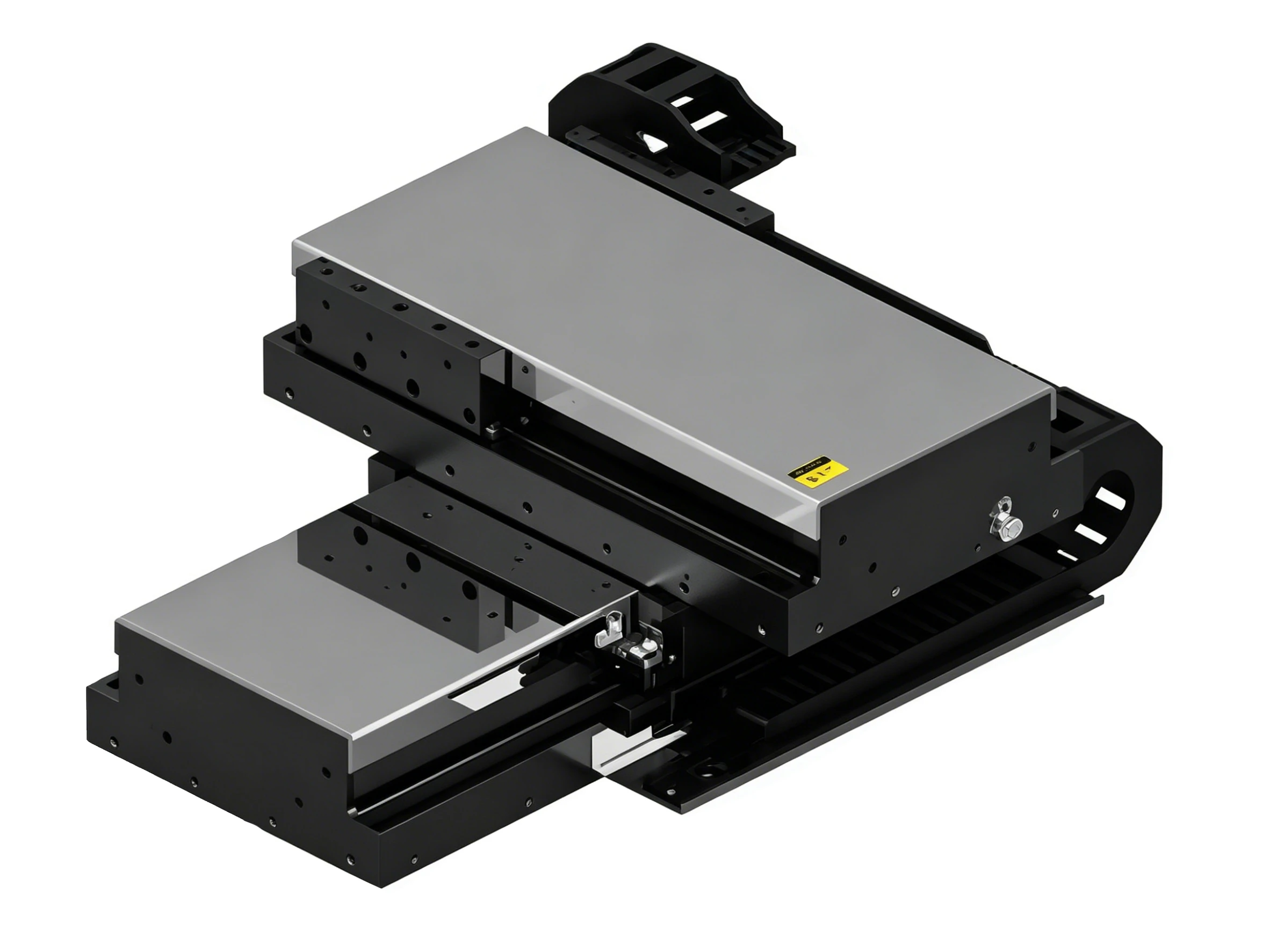

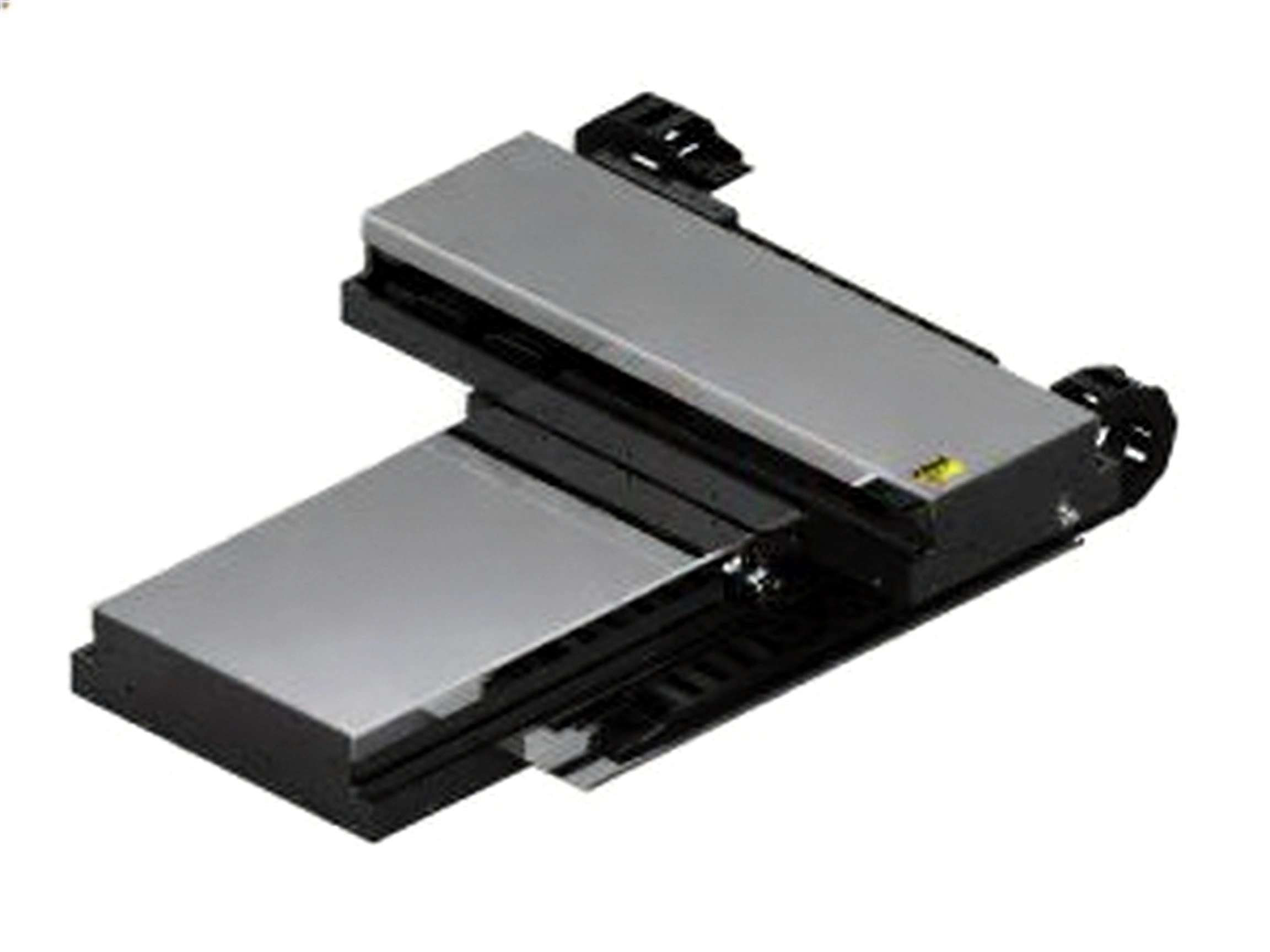

Motor Lineal
Industria de aplicación:
Escáner 3D, Escaneo de Imágenes, Pruebas Láser, Equipos de automatización de alta gama, máquina de perforación láser de alta velocidad de panel LCD, máquina de perforación CNC de seis ejes de motor lineal total, equipo de trasplante de alta velocidad
Antes de la llegada de motores lineales prácticos y asequibles, todo movimiento lineal tenía que ser convertido de maquinaria rotativa utilizando tornillos de bola o rodillo o correa o polea. Para muchas aplicaciones, como cargas pesadas y el eje de transmisión es vertical. Estos métodos siguen siendo los mejores. Sin embargo, el motor lineal tiene muchas ventajas únicas sobre el sistema mecánico, como muy alta velocidad y muy baja velocidad, alta aceleración, casi cero mantenimiento (sin partes en contacto), alta precisión y sin retorno en vacío. Para completar el movimiento lineal, solo se necesita el motor, y no hay engranaje, acoplamiento o polea. Es muy significativo para muchas aplicaciones. Esas partes innecesarias que reducen el rendimiento y acortan la vida mecánica se eliminan.
Información Básica:
Aceleración máxima: 4G
Precisión de posicionamiento absoluto ultra alta <1 min
Sistema de retroalimentación de bucle cerrado completo
Diseño anti-deformación y vibración
Vibración libre de núcleo (Yaskawa: 0.4; Jacobs: 0.76; hiwin: 0.8)
El tiempo de configuración es corto: el método de prueba está ejecutando movimiento atrás de 0-30.30-0, lo que lleva 0.052s
Características:
1. Pocas partes, todas pueden ser empaquetadas de forma modular y luego enviadas.
2. El ensamblaje es simple, no necesita trabajadores calificados, solo necesita ajustar los tornillos.
3. Los accesorios tienen una alta versatilidad, el mismo ancho del producto, excepto el módulo principal del carro, otros materiales son todos universales.
Nuestro Servicio:
1. Podemos proporcionar todas las partes, incluyendo piezas mecánicas, forcer, estator, raster, rejilla magnética, controlador.
2. Proporcionar tablas de cálculo para selección previa a la venta
3. Proporcionar guía técnica de instalación y puesta en marcha de Panasonic.
4. Proporcionar guía técnica para el ensamblaje de unidades e instalación de raster.
Adecuado para ocasiones de manejo:
donde se necesita velocidad rápida, carrera larga, carga máxima de 100KGS y reemplazar las ocasiones donde se usa la correa de tiempo y el engranaje.
Adecuado para ocasión de alta precisión requerida:
puede ser emparejado con regla raster y reemplazar las ocasiones donde se usa tornillo de bolas de grado C3.
PD: No importa si es raster o rejilla magnética, la precisión de repetición se puede alcanzar dentro de ±0.002. Las diferencias se encuentran principalmente en la precisión de posicionamiento absoluto. Si se ejecuta una posición repetida, se recomienda usar rejilla magnética.
Adecuado para ocasiones de alta aceleración de detención de emergencia y desplazamiento:
el motor lineal puede alcanzar generalmente más de 1G, mientras que el tornillo de bolas solo puede alcanzar 0.5G.
