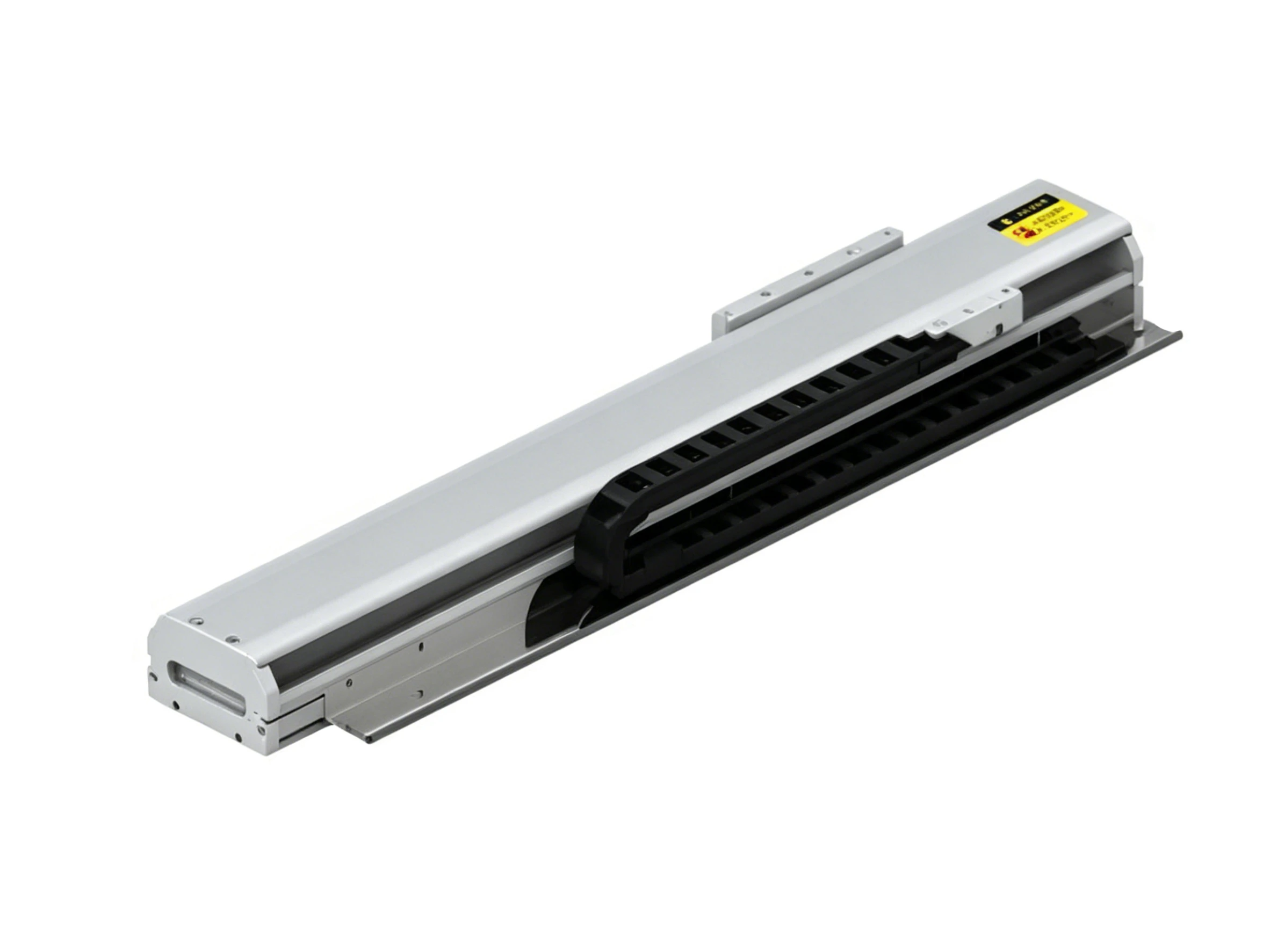

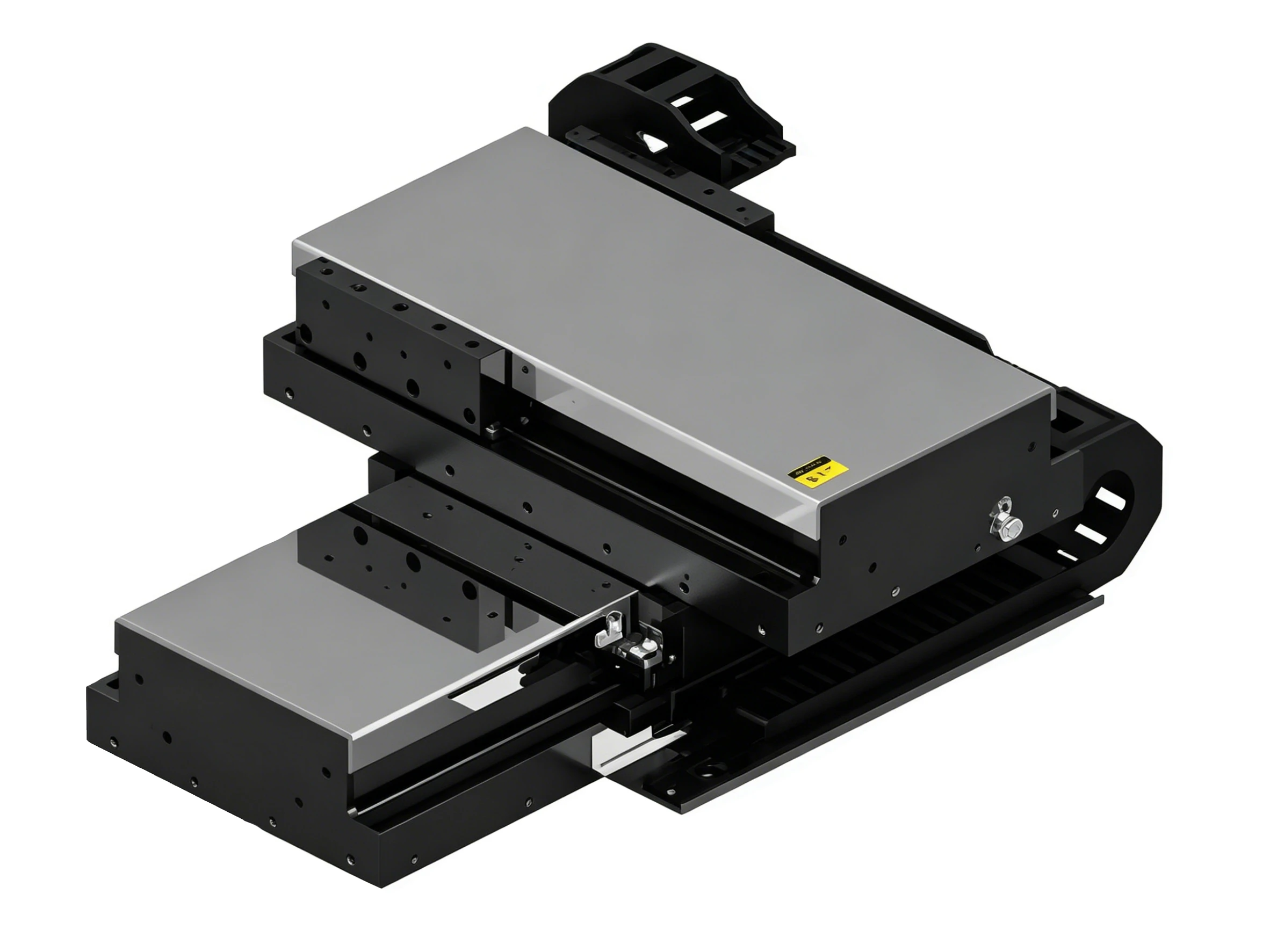

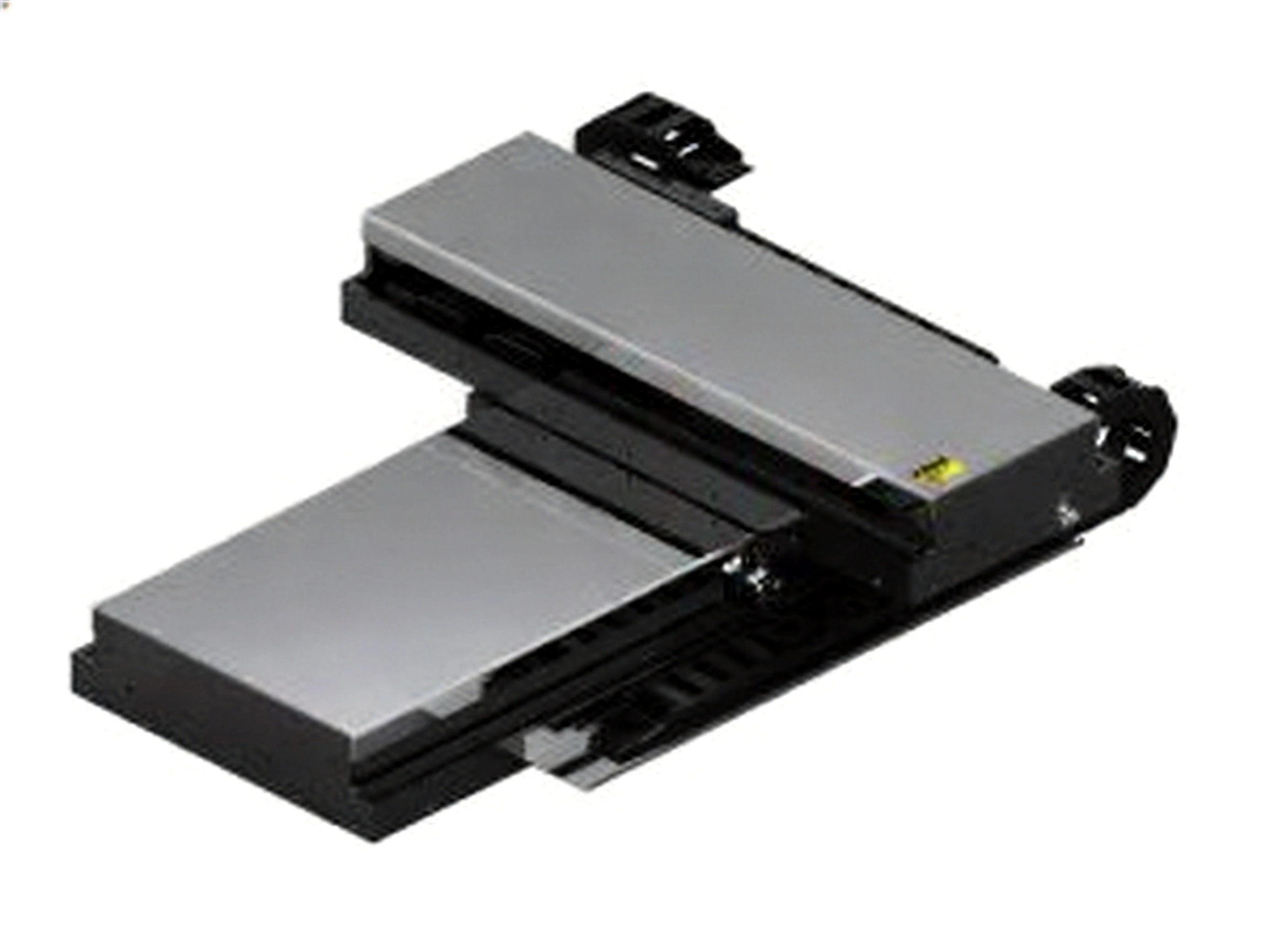

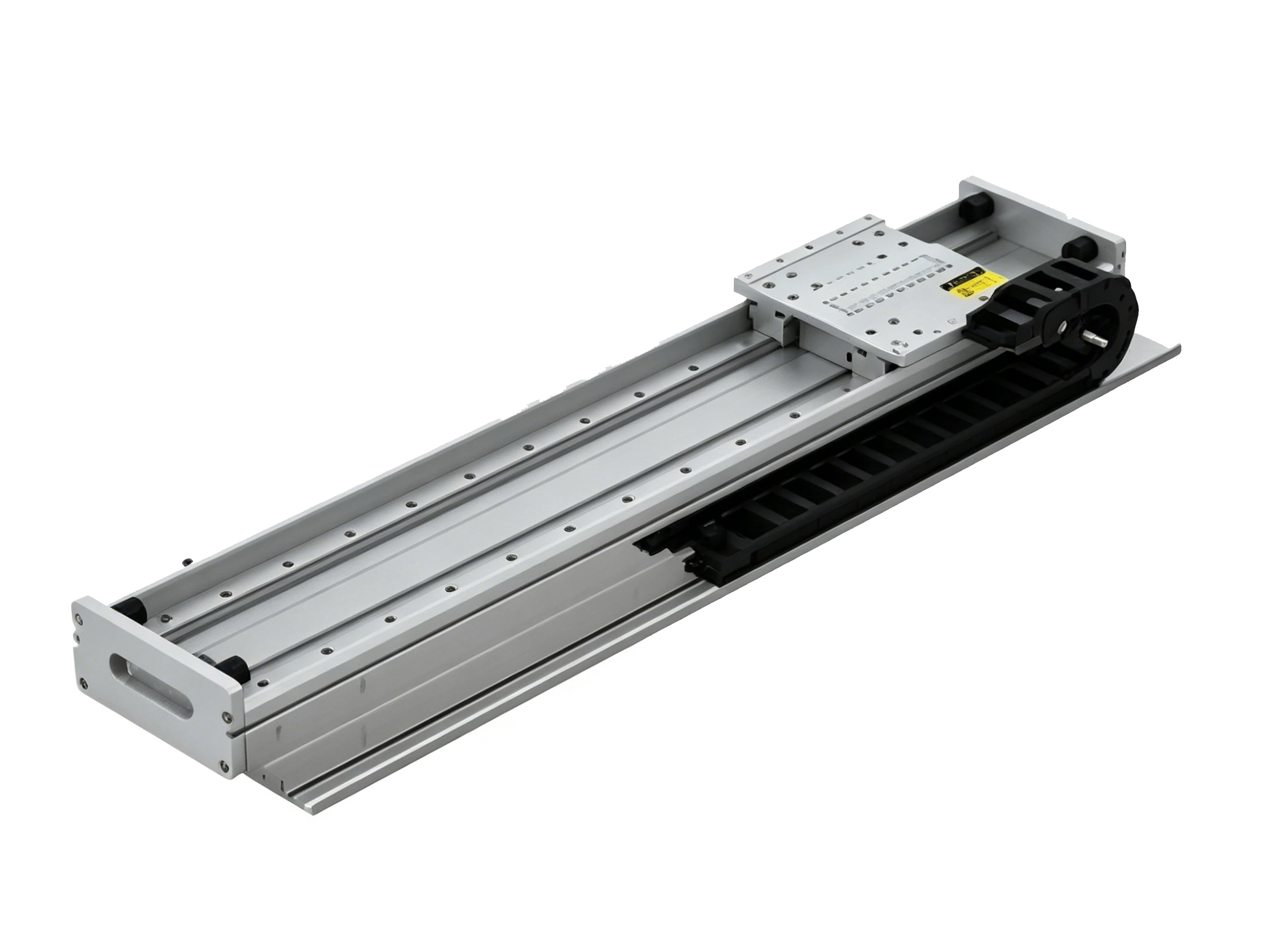

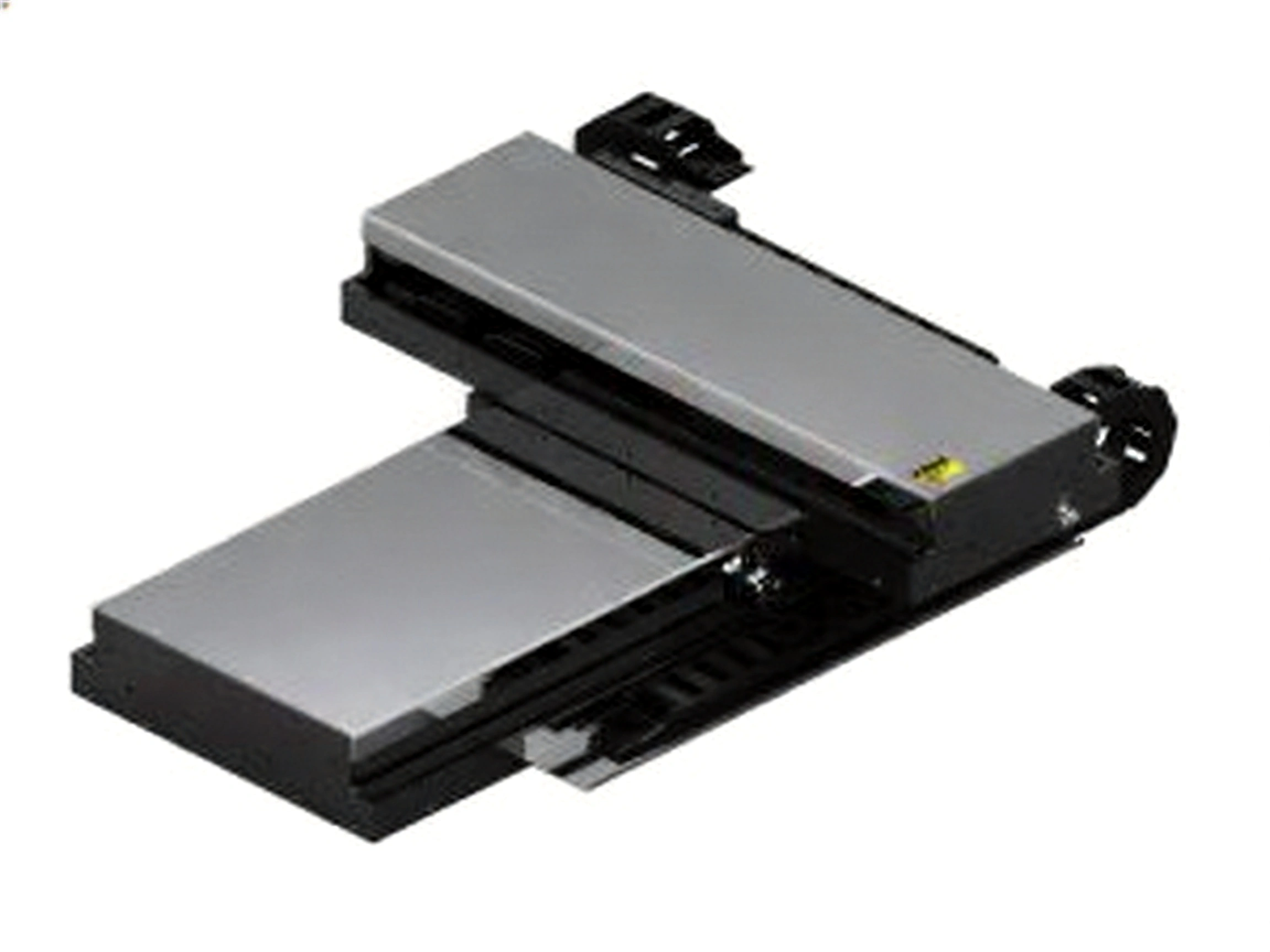

Moteur linéaire
Secteur d'application :
Scanner 3D, numérisation d'image, test laser, équipements d'automatisation haut de gamme, machine de forage au laser haute vitesse pour panneau LCD, machine de perçage CNC à six axes avec moteur linéaire complet, équipement de transplantation haute vitesse
Avant l'avènement des moteurs linéaires pratiques et abordables, tous les mouvements linéaires devaient être convertis à partir de machines rotatives en utilisant une vis à billes ou à rouleaux ou une courroie ou une poulie. Pour de nombreuses applications, telles que les charges lourdes et lorsque l'arbre d'entraînement est vertical. Ces méthodes sont toujours les meilleures. Cependant, le moteur linéaire a de nombreux avantages uniques par rapport au système mécanique, tels que des vitesses très élevées et très faibles, une forte accélération, presque aucun entretien (pas de pièces en contact), une grande précision et aucun retour au point mort. Pour réaliser le mouvement linéaire, seul le moteur est nécessaire, et il n'y a pas de vitesse, d'accouplement ou de poulie. Cela a beaucoup de sens pour de nombreuses applications. Ces pièces inutiles qui réduisent les performances et raccourcissent la durée de vie mécanique sont éliminées.
Informations de base :
Accélération maximale : 4G
Précision de positionnement absolue ultra-élevée <1 min
Système de retour d'information à boucle fermée complet
Conception anti-déformation et anti-vibration
Vibration sans noyau (Yaskawa : 0.4 ; Jacobs : 0.76 ; hiwin : 0.8)
Le temps de réglage est court : la méthode de test consiste à faire un mouvement de va-et-vient de 0 à 30 puis de 30 à 0, ce qui prend 0.052s
Caractéristiques :
1. Peu de pièces, toutes peuvent être emballées de manière modulaire et expédiées ensuite.
2. L'assemblage est simple, pas besoin de travailleurs qualifiés, il suffit de serrer les vis.
3. Les accessoires ont une grande polyvalence, la même largeur que le produit, à l'exception du module principal du chariot, les autres matériaux sont tous universels.
Notre service :
1. Nous pouvons fournir toutes les pièces, y compris les pièces mécaniques, forcer, stator, rasters, grille magnétique, driver.
2. Fournir des tableaux de calcul pour la sélection avant-vente.
3. Fournir des conseils techniques pour l'installation et la mise en service Panasonic.
4. Fournir des conseils techniques pour l'assemblage des unités et l'installation des rasters.
Adapté aux occasions de manipulation :
où il faut une vitesse rapide, un long débattement, un charge maximale de 100 KGS, et remplacer les occasions où l'on utilise la courroie crantée et le pignon.
Adapté aux occasions nécessitant une haute précision :
peut être associé à une règle raster, et remplacer les occasions où l'on utilise une vis à billes de grade C3.
PS : Que ce soit raster ou grille magnétique, la précision de répétition peut être atteinte dans ±0,002. Elles diffèrent principalement par la précision de positionnement absolue. Si vous exécutez une position de répétition, il est recommandé d'utiliser une grille magnétique.
Adapté aux occasions d'accélération élevée d'arrêt d'urgence et de marche :
le moteur linéaire peut généralement atteindre plus de 1G, tandis que la vis à billes ne peut atteindre que 0,5G.
