Przegląd:

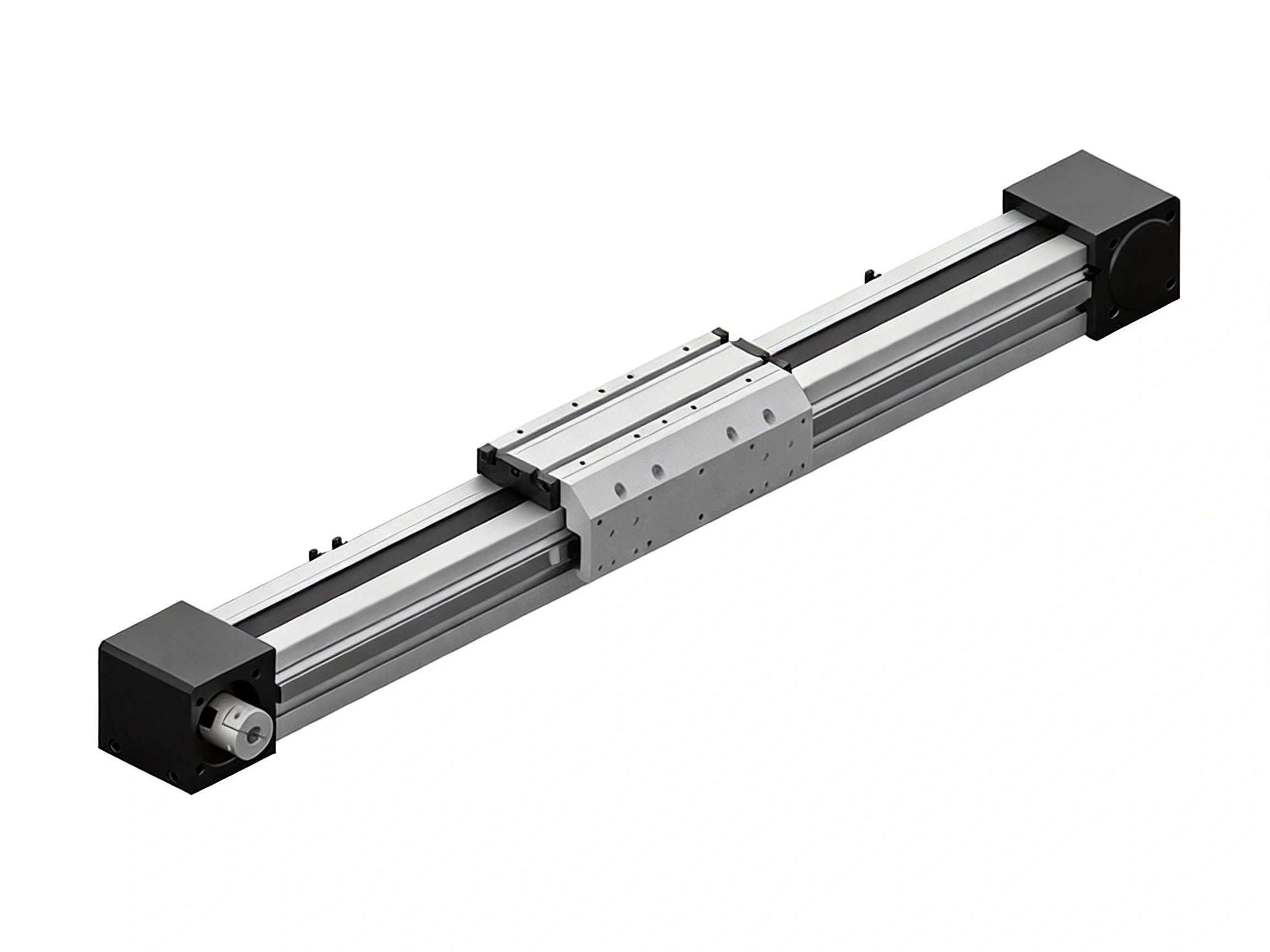

Moduły serii HTO to liniowe aktuatory napędzane paskiem, zaprojektowane na podstawie preferencji rynku europejskiego, charakteryzujące się kwadratowym profilem, specjalnie zaprojektowane do zastosowań z znaczną ekscentrycznością boczną.

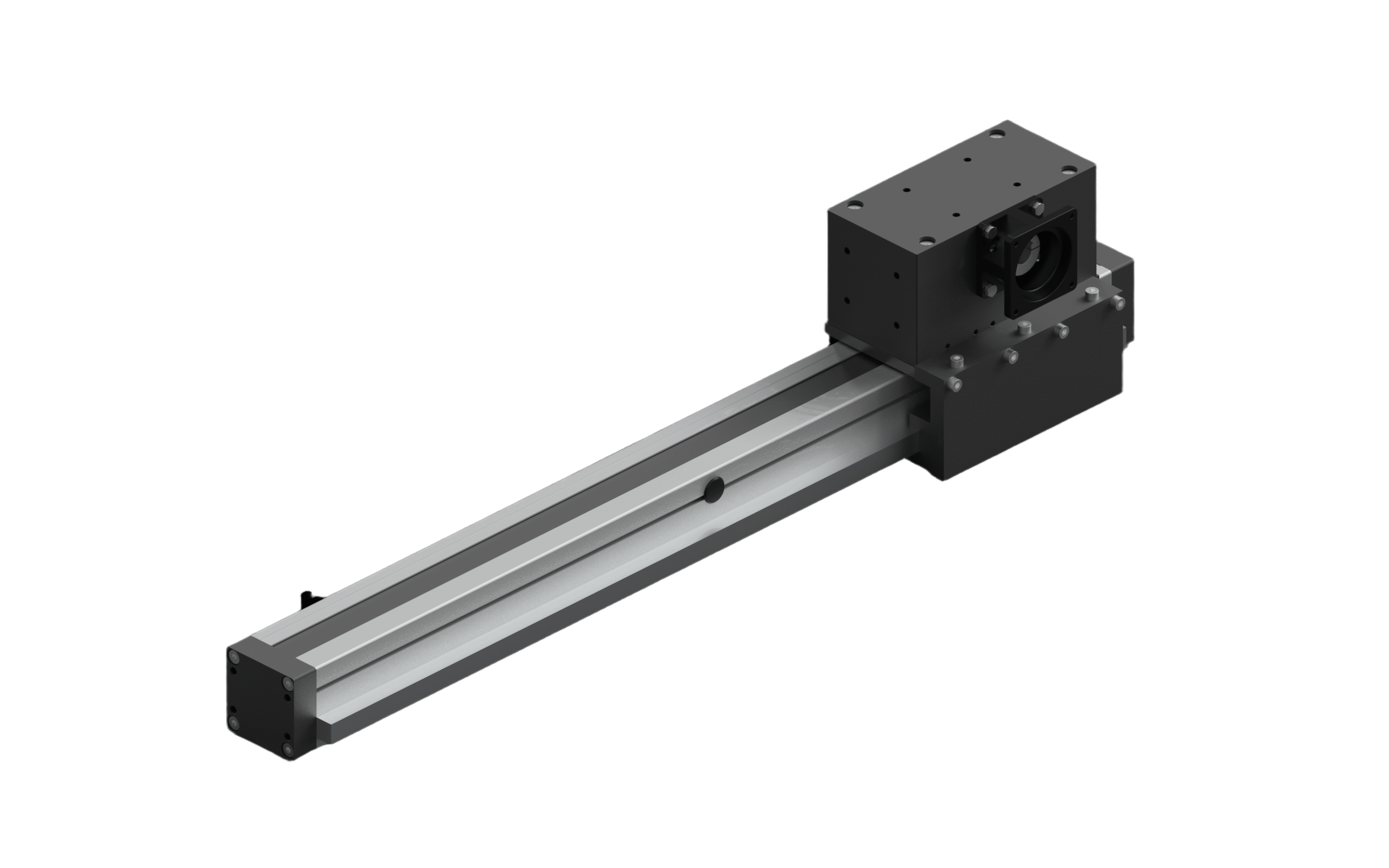

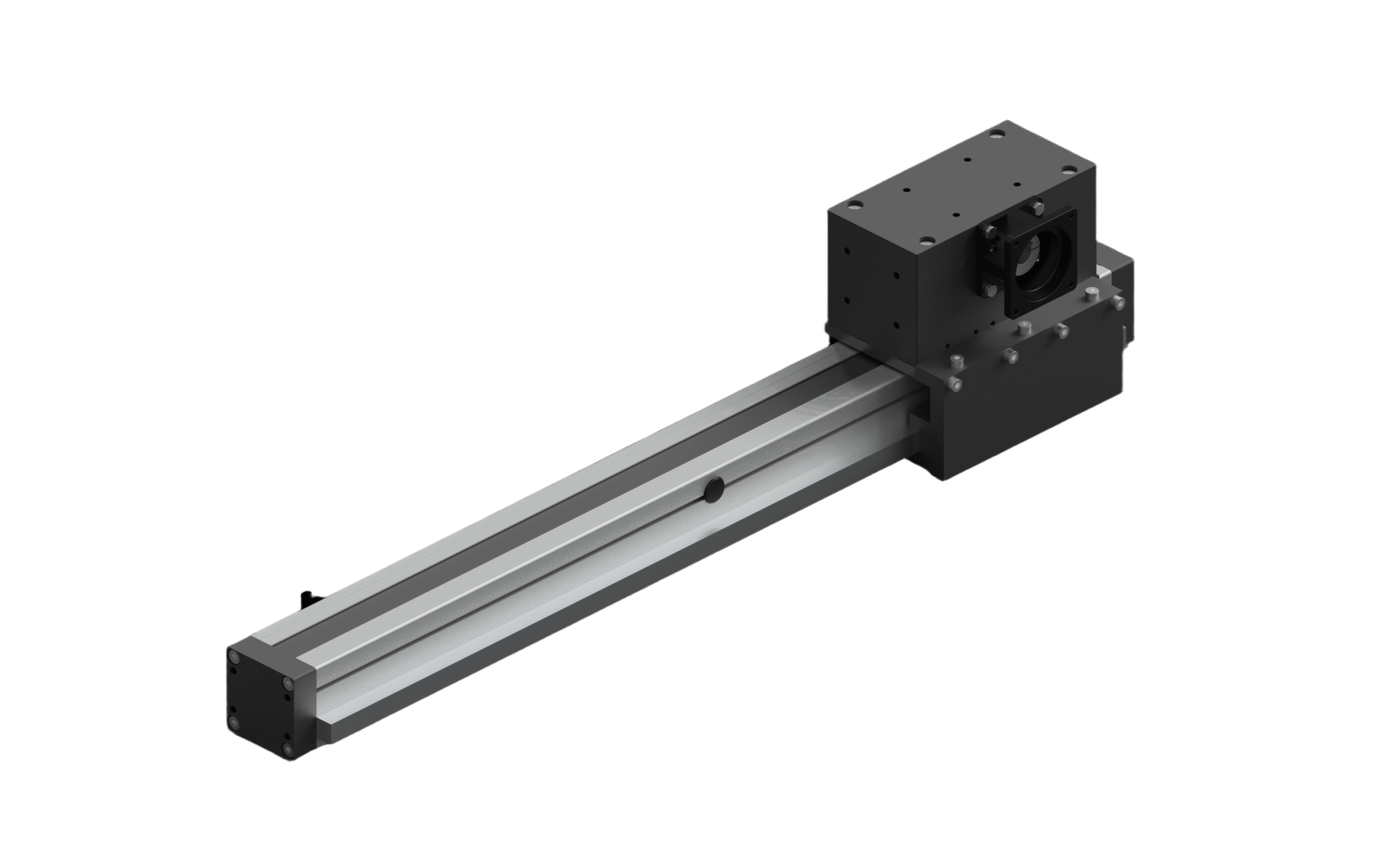

Moduły serii HTZ to liniowe aktuatory napędzane paskiem, zaprojektowane na podstawie preferencji rynku europejskiego, charakteryzujące się kwadratowym profilem, specjalnie zaprojektowane do zastosowań z znaczną ekscentrycznością boczną i do zastosowań na osi Z.

Podstawowe informacje:

Typ napędu: Typ napędu paskowego, typ otwarty

Skok:
HTO seria: 4000 mm (standardowa), I80/100 może być połączona z dłuższym skokiem. (Nieograniczone)
HTZ seria: maks. 1500 mm

Cechy:

Wyższa sztywność skrętna

• Dodatkowa szyna prowadząca jest umieszczona z boku profilu i połączona z głównym wózkiem za pomocą aluminiowej płyty, co znacznie zwiększa ogólną odporność skrętną modułu, odpowiednie do zastosowań niepodpieranych.

Elastyczna konfiguracja silnika.

• Zintegrowana struktura dla koła pasowego i sprzęgła może zwiększyć współosiowość i zapobiec poślizgowi, zmniejszyć poprzeczną długość instalacji silnika, aby zaoszczędzić miejsce na maszynie.
• Zmniejsz poprzeczną długość instalacji silnika, aby zaoszczędzić miejsce na maszynie.
• Uchwyt silnika można umieścić na module w dowolnym kierunku i zmienić zgodnie z różnymi wymaganiami klienta.

Profil do łączenia

• Dla szerszego zakresu możliwości zastosowań, profile mogą być łączone do 12 metrów długości.

Zintegrowany otwór do wtrysku oleju.

• Korzystając z zewnętrznego zintegrowanego otworu do wtrysku oleju, wszystkie prowadnice liniowe mogą być smarowane jednocześnie bez potrzeby rozkładania na części.

Profil z projektem uchwytu

• Niemożliwe do przyciśnięcia, pas rozrządu tworzy zamkniętą strefę wewnątrz, która skutecznie hamuje wnikanie obcych przedmiotów.
• Podczas stosowania do długich skoków, pasek rozrządu nie opada, co zapobiega tarciu z wewnętrzną strukturą.
• Zapobiegaj wibracjom pasa rozrządu i zmniejsz hałas.

Seria HTZ korzysta z paska zębatego typu Ω

• Pas rozrządu ma projekt typu, który czyni go szczególnie idealnym do szybkiego, długodystansowego chwytania i obsługi, ponieważ silnik i reduktor nie poruszają się z jednostką.

Branża:

• Zautomatyzowana linia produkcyjna – montaż motoryzacyjny, produkcja elektroniki, produkcja sprzętu AGD
• Elektronika i półprzewodniki – pakowanie chipów, umieszczanie SMT, inspekcja LCD
• Pakowanie i logistyka – pakowanie żywności, sortowanie przesyłek, automatyzacja magazynów
• Sprzęt medyczny – instrumenty diagnostyczne, urządzenia testujące, roboty chirurgiczne
• Druk i reklama – druk wielkoformatowy, grawerowanie laserowe, druk cyfrowy
• Badania i laboratoria – Instrumenty laboratoryjne, testowanie próbek, biotechnologia
• Żywność i napoje – Maszyny napełniające, maszyny etykietujące, linie pakujące
• Przemysł energii odnawialnej – Produkcja baterii litowych, montaż paneli słonecznych
