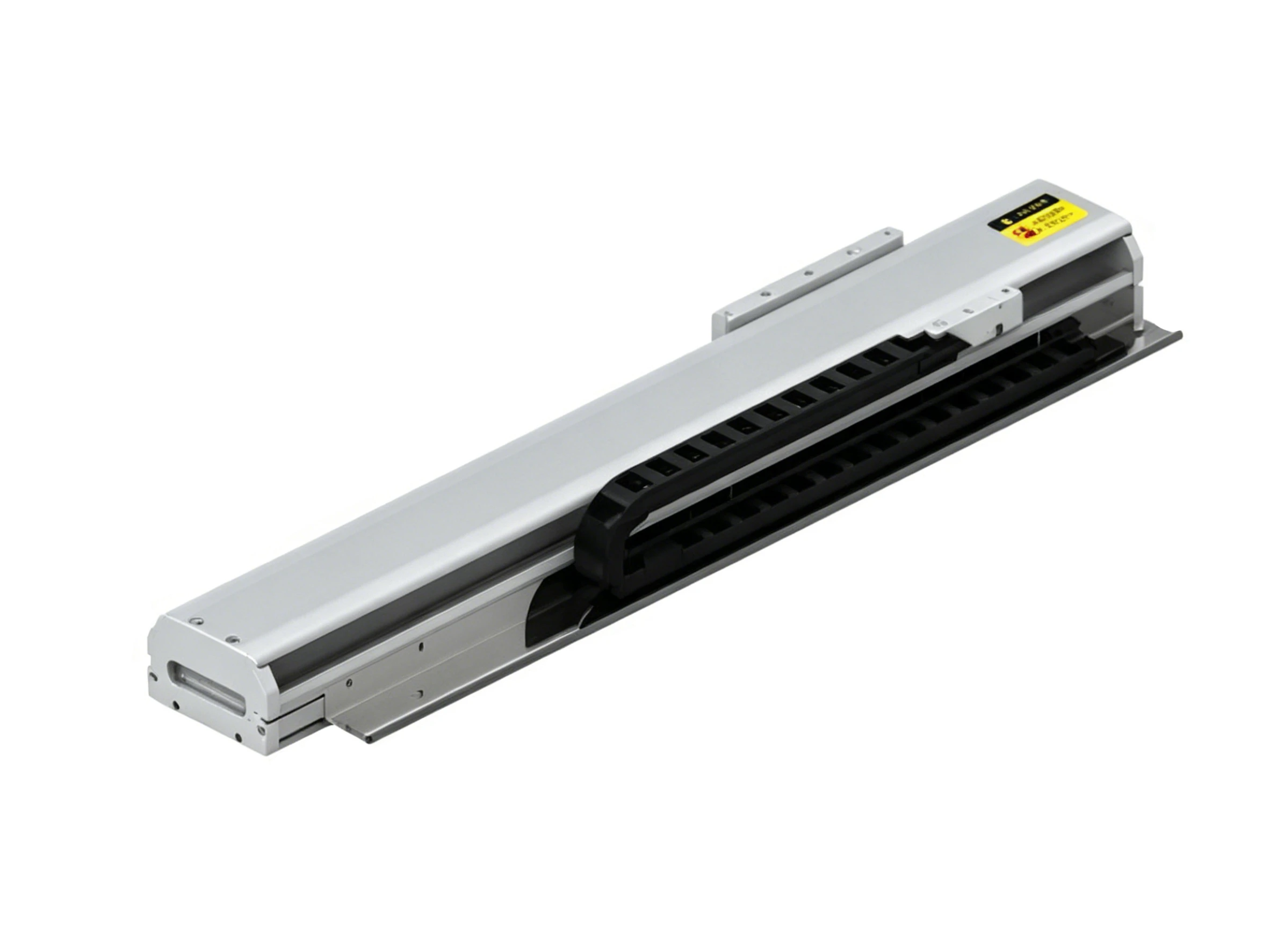

Silnik liniowy
Branża zastosowania:
Skaner 3D, skanowanie obrazu, testowanie laserowe, sprzęt automatyzacji najwyższej klasy, maszyna do szybkiego wiercenia laserowego paneli LCD, maszyna CNC do wiercenia w sześciu osiach z wykorzystaniem silników liniowych, sprzęt do szybkiego przesadzania
Przed pojawieniem się praktycznych i przystępnych cenowo silników liniowych, wszelki ruch liniowy musiał być przekształcany z maszyn obrotowych przy użyciu śrub kulowych lub rolkowych lub taśm lub kół pasowych. W wielu zastosowaniach, takich jak duże obciążenia i pionowy wał napędowy, te metody są nadal najlepsze. Jednak silnik liniowy ma wiele unikalnych zalet w porównaniu do systemu mechanicznego, takich jak bardzo wysoka prędkość i bardzo niska prędkość, wysoka przyspieszenie, prawie zerowa konserwacja (brak części stykowych), wysoka precyzja i brak luzu powrotnego. Aby zrealizować ruch liniowy, potrzebny jest tylko silnik, nie ma przekładni, sprzęgieł ani kół pasowych. Jest to bardzo istotne dla wielu zastosowań. Te zbędne części, które obniżają wydajność i skracają żywotność mechaniczną, są usuwane.
Podstawowe informacje:
Maksymalne przyspieszenie: 4G
Ultra-wysoka dokładność pozycyjna <1 min
Pełny system sprzężenia zwrotnego w pętli zamkniętej
Projekt odporny na deformacje i wibracje
Wibracje bez rdzenia (Yaskawa: 0,4; Jacobs: 0,76; Hiwin: 0,8)
Czas ustawiania jest krótki: metoda testowa polega na działaniu w ruchu w przód i w tył 0-30.30-0, co zajmuje 0,052 s
Cechy:
1. Mało części, wszystkie można spakować modułowo, a następnie wysłać.
2. Montaż jest prosty, nie wymaga wykwalifikowanych pracowników, wystarczy przykręcić śruby.
3. Akcesoria mają dużą wszechstronność, ten sam szerokość produktu, z wyjątkiem modułu głównego wózka, pozostałe materiały są uniwersalne.
Nasza usługa:
1. Możemy dostarczyć wszystkie części, w tym części mechaniczne, silnik, stator, siatkę, grating magnetyczny, napęd.
2. Dostarczenie tabel kalkulacyjnych do wyboru przed sprzedażą
3. Zapewnienie technicznych wskazówek dotyczących instalacji i uruchomienia Panasonic.
4. Zapewnienie technicznych wskazówek do montażu jednostki i instalacji siatki.
Odpowiednie do sytuacji obsługi:
gdzie potrzebna jest szybka prędkość, długi skok, maksymalne obciążenie do 100 kg, oraz zastąpienie sytuacji, w których używa się paska zębatego i zębatki.
Odpowiednie dla wysokiej precyzji:
może być dopasowane do siatki, oraz zastąpić sytuacje, w których używa się śruby kulowej klasy C3.
PS: Niezależnie od siatki czy gratingu magnetycznego, dokładność powtórzeń może być osiągnięta w granicach ±0,002. Różnią się one głównie w dokładności pozycjonowania bezwzględnego. Jeśli wykonujesz powtórzenia pozycji, zaleca się użycie gratingu magnetycznego.
Odpowiednie dla sytuacji wysokiej akceleracji w sytuacjach awaryjnego zatrzymania i ruchu:
silnik liniowy może zazwyczaj osiągnąć więcej niż 1G, podczas gdy śruba kulowa może osiągnąć tylko 0,5G.
