Линейный шаговый двигатель
Линейный шаговый двигатель

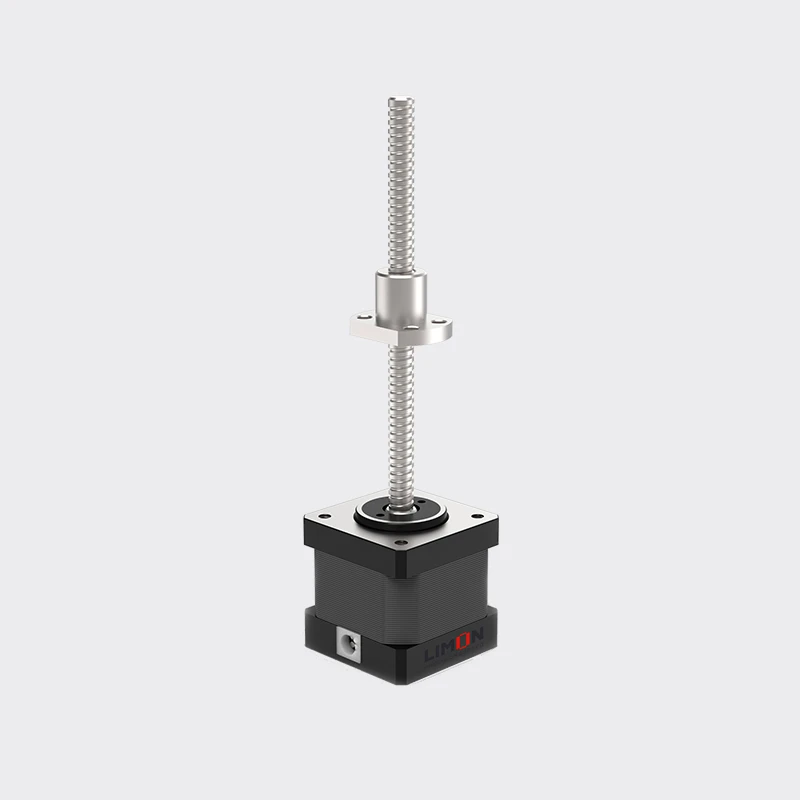

Основной принцип линейного шагового двигателя: использование винта и гайки, которые сцепляются, чтобы предотвратить относительное вращение винта и гайки, что позволяет винту двигаться по оси. Говоря в общем, на данный момент существует два способа достижения этой трансформации. Первый способ - создать ротор с внутренней резьбой в двигателе, чтобы достичь линейного движения при помощи внутренней резьбы ротора, который сцепляется с винтом. Второй способ - использовать винт в качестве вала двигателя для достижения линейного движения через внешнюю гайку, сцепляющуюся с винтом снаружи двигателя. Таким образом, проект значительно упрощён, что позволяет во многих приложениях использовать линейные шаговые двигатели напрямую для точного линейного движения без установки внешних механических соединений.
Получите бесплатный каталог
Технические блоги
Знания
Как работает линейный шаговый двигатель?
Как и большинство линейных двигателей, линейный шаговый двигатель является в сущности разновидностью ротационного дизайна, который разрезан радиально и уложен в плоскости. Подобно своим ротационным аналогам в работе и производительности, линейные шаговые двигатели обычно работают как системы с открытым контуром и способны обеспечивать высокую обратную связь на высоких скоростях и ускорениях. Линейный шаговый двигатель почти исключительно использует гибридный дизайн, состоящий из двух основных частей: одной базы и другого слайдера. В отличие от других дизайнов линейных двигателей, в линейном шаговом двигателе плитка является пассивным компонентом. Привод содержит ламинации со 슬롯ными зубьями, обмотки двигателя и постоянный магнит. Зубья привода концентрируют магнитный поток, создаваемый при подаче тока на катушки. Зубья привода также сдвинуты относительно зубьев плитки, обычно на ¼ шага зуба, чтобы обеспечить постоянное притяжение и чтобы следующий набор зубьев выстраивался в одну линию по мере переключения тока в катушках. На каждый полный шаг двигателя привод перемещается на ¼ шага зуба.
Каковы преимущества линейного шагового двигателя?
● Широкий диапазон скорости подачи. Она может варьироваться от 1м/с до более 20м/мин, а скорость быстрого перемещения обрабатывающего центра достигла 208м/мин, в то время как скорость быстрого перемещения традиционных станков составляет менее 60м/мин, обычно 20 ~ 30м/мин.
● Характеристики скорости производительности. Отклонение скорости может быть меньше (1) 0.01%.
● Высокое ускорение. Максимальное ускорение линейного шагового двигателя может достигать 30g, ускорение подачи обрабатывающего центра достигло 3.24g, ускорение подачи лазерной обработки достигло 5g, а ускорение подачи традиционных станков составляет менее 1g, обычно 0.3g.
● Высокая точность позиционирования. Используя гратично-замкнутое управление, точность позиционирования может достигать 0.1 ~ 0.01 (1) мм. Система привода с линейным двигателем и управлением с предварительной подачей может снизить ошибку отслеживания более чем в 200 раз. Благодаря хорошим динамическим характеристикам движущихся частей, чувствительной реакции и точности интерполяционного управления, можно реализовать наноразмерное управление.
● И т.д.
Где мы используем линейные приводы шаговых двигателей?
Линейный привод с шаговым двигателем является идеальным инструментом с высокой точностью позиционирования, который можно широко разрабатывать и применять. Гибридный шаговый привод линейного действия - это простое улучшение. Он широко используется в области применения компьютерного оборудования, ЧПУ-станков, автоматических плоттеров, разработки роботов и контроля и обнаружения транспортного оборудования. Особенно в последние годы быстрое развитие микроэлектронных устройств и интерфейсной технологии способствовало автоматизации и интеллектуализации шагового линейного привода, что значительно снизило затраты на высокую интеграцию, и в области аэрокосмической техники есть огромный потенциал для развития и широкие перспективы продвижения.
Кроме того, шаговые линейные приводы также широко используются в калибровке бумаги, измерении жидкостей, отрасли движения позиций и т.д. Типичные применения включают XY-стол, медицинское оборудование, полупроводниковое оборудование, оборудование для охраны окружающей среды, автоматические роботы, 3D-принтеры и т.д.
