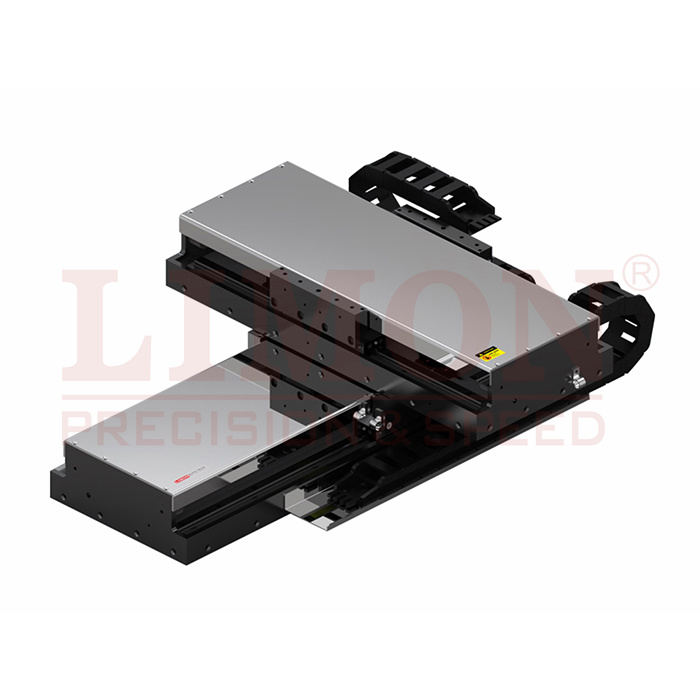

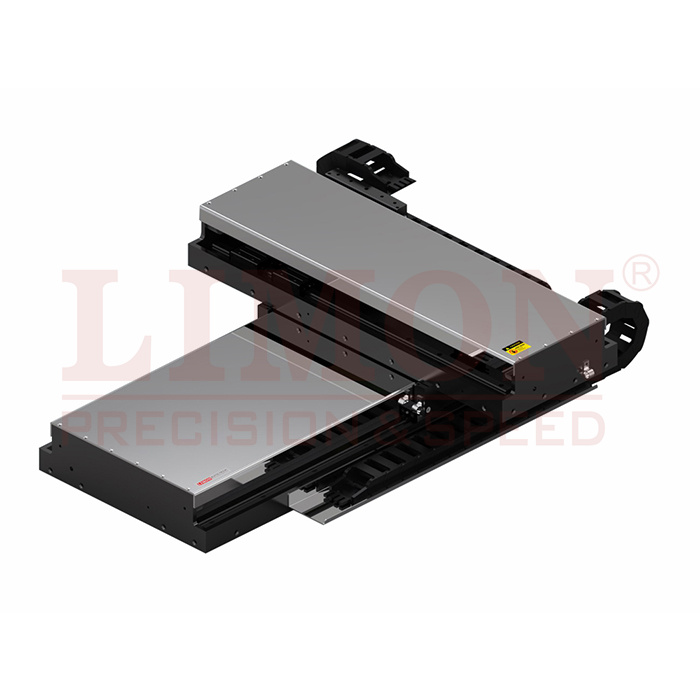

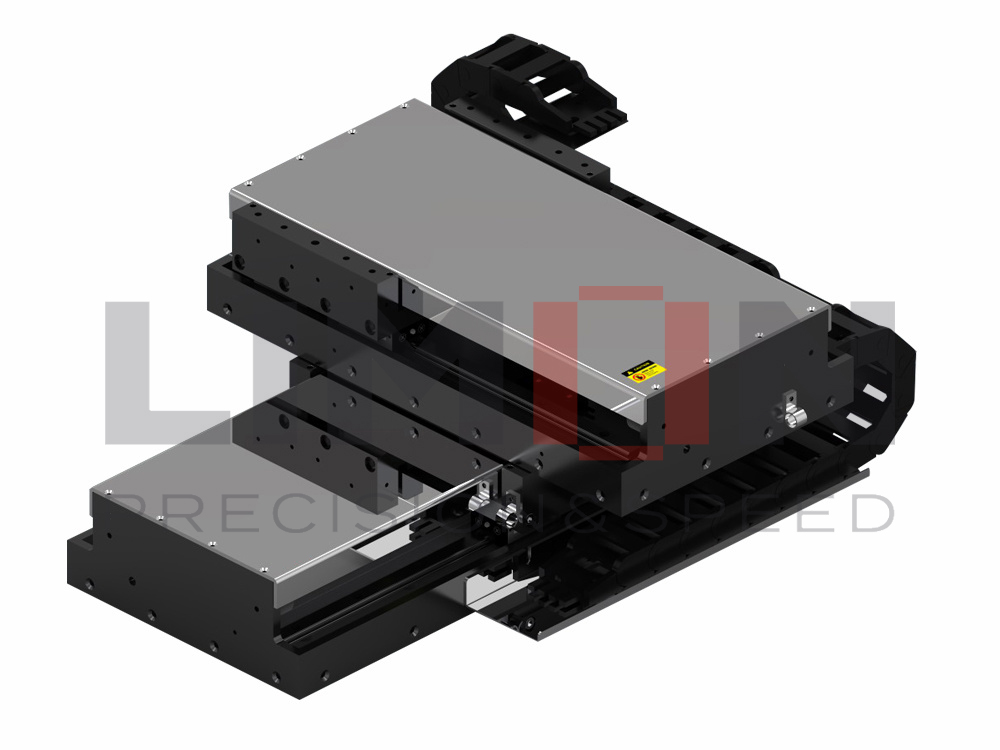

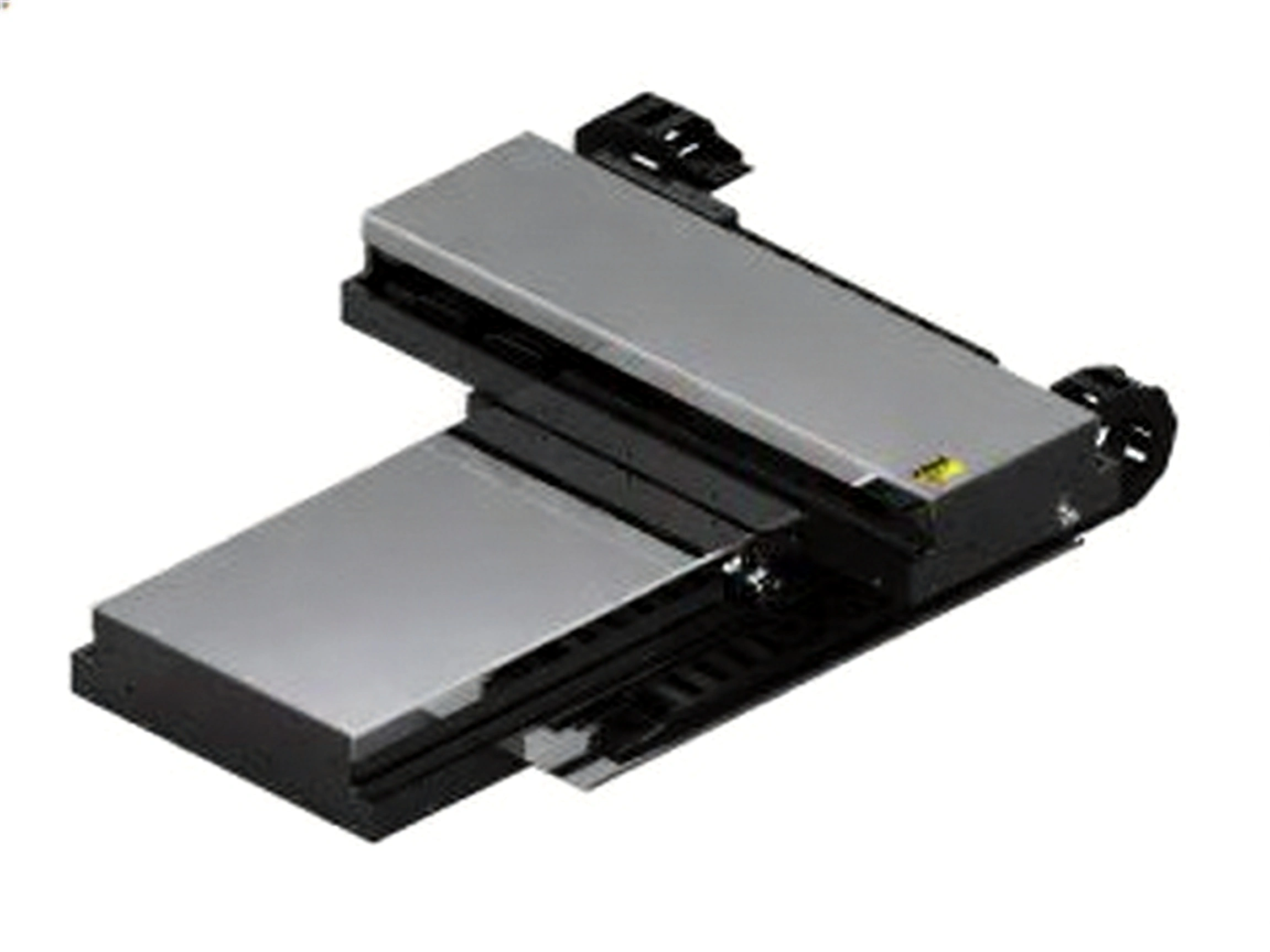

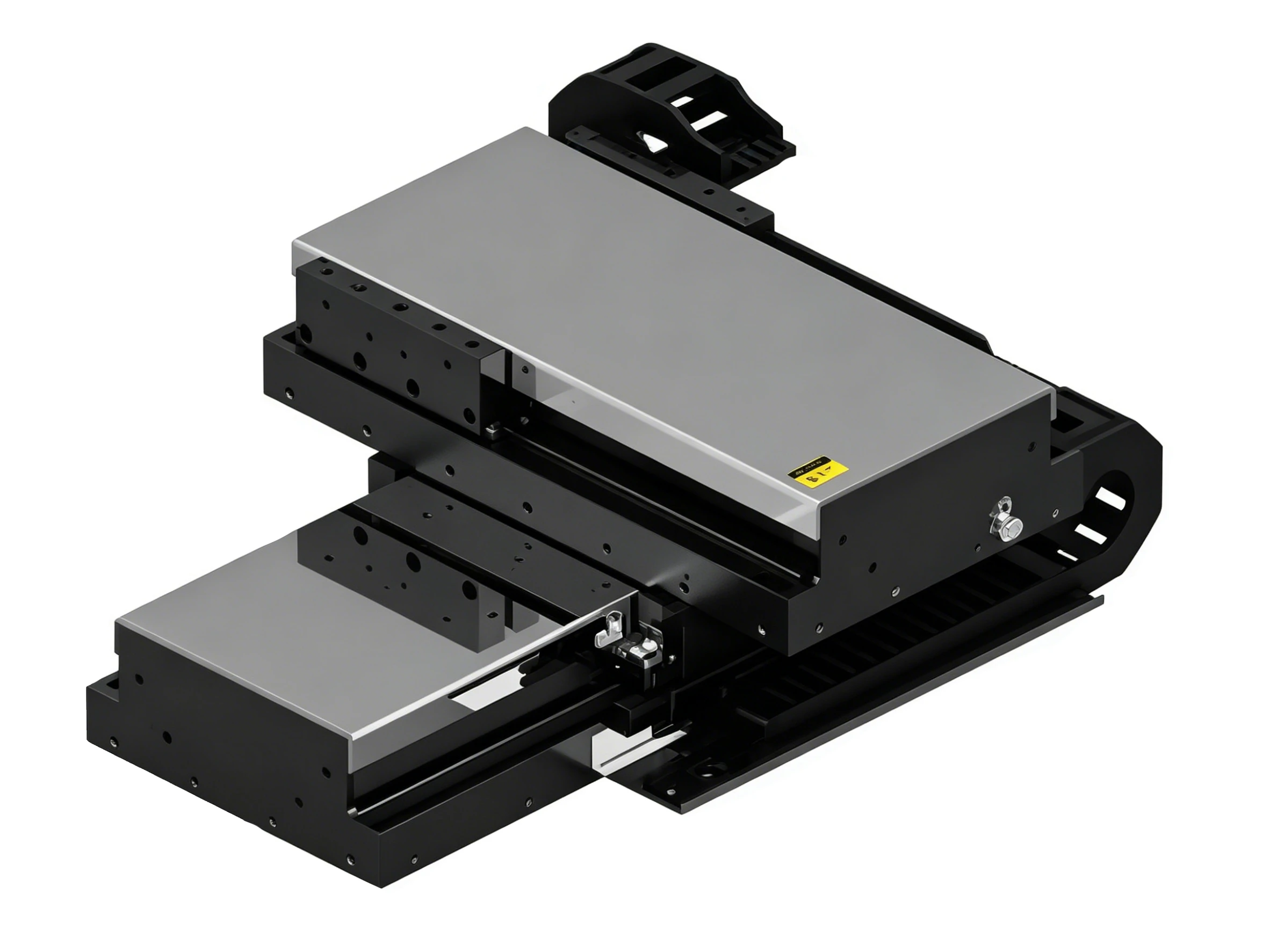

Линейный двигатель
Отрасль применения:
3D сканер, сканирование изображений, лазерные испытания, оборудование высококлассной автоматизации, высокоскоростной лазерный сверлильный станок для ЖК-панелей, шестослойный ЧПУ сверлильный станок с линейным приводом, высокоскоростной и высокоточный SMT монтировщик, высокоскоростное оборудование для трансплантации
До появления практичных и доступных линейных двигателей все линейные движения приходилось преобразовывать из вращающегося механизма с помощью шарикового или роликового винта, ремня или шкива. Для многих приложений, таких как тяжелые нагрузки и вертикальный приводной вал, эти методы все еще являются лучшими. Тем не менее, линейный двигатель имеет много уникальных преимуществ перед механическими системами, такими как очень высокая скорость и очень низкая скорость, высокая ускоряемость, почти нулевое обслуживание (без контактных частей), высокая точность и отсутствие холостого хода. Для выполнения линейного движения необходим только двигатель, и нет ни редуктора, ни муфт, ни шкива. Это очень важно для многих приложений. Удалены все ненужные части, которые снижают производительность и сокращают срок службы механики.
Основная информация:
Максимальное ускорение: 4G
Ультра высокая абсолютная точность позиционирования <1 мин
Полная замкнутая система обратной связи
Дизайн против деформации и вибрации
Безъядерная вибрация (Yaskawa: 0.4; Jacobs: 0.76; hiwin: 0.8)
Время настройки короткое: метод тестирования выполняет движение назад 0-30.30-0, что занимает 0.052 с
Особенности:
1. Мало деталей, все могут быть упакованы в модульном формате и затем отправлены.
2. Сборка проста, не требуется квалифицированных работников, нужно лишь закрутить винты.
3. Аксессуары имеют высокую универсальность, ширина продукта одинаковая, кроме основного модуля тележки, другие материалы универсальны.
Наше обслуживание:
1. Мы можем предоставить все детали, включая механические детали, заставку, статоры, растр, магнитную решетку, драйвер.
2. Предоставить расчетные таблицы для предварительного выбора
3. Обеспечить техническое руководство по установке и наладке Panasonic.
4. Обеспечить техническое руководство по сборке блока и установке растров.
Подходит для случаев обращения:
где требуется высокая скорость, длинный ход, максимальная нагрузка до 100 кг и замена случаев, где используются зубчатые ремни и рейки.
Подходит для случаев с высокими требованиями к точности:
можно сочетать с растровой линейкой и заменить случаи, где используются шариковые винтовые пары класса C3.
PS: Независимо от того, растр или магнитная решетка, точность повторения может быть достигнута в пределах ±0.002. Они отличаются главным образом абсолютной точностью позиционирования. Если вы выполняете повторное позиционирование, рекомендуется использовать магнитную решетку.
Подходит для случаев высокой динамики при экстренной остановке и движении:
линейный двигатель обычно может достичь более 1G, тогда как шариковый винт может достичь только 0.5G.
